整流桥支臂断流，励磁调节器是怎样进行断流检验的，是怎样判定支臂断流的？
发布时间：2010-04-14 15:37 作者：ASEMI-李航 浏览： 次
摘要 : 整流桥支臂断流，励磁调节器是怎样进行断流检验的，是怎样判定支臂断流的？本节我们以整流桥当中三相全控桥为例来讲解一下。

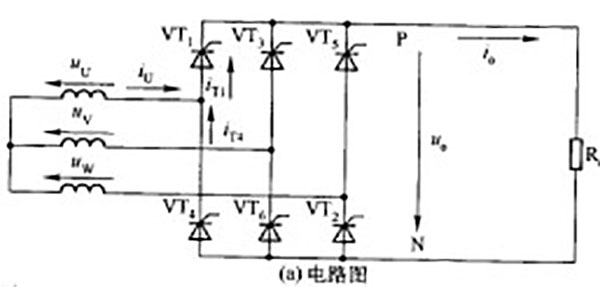

整流桥三相全控桥由六个可控硅构成，通常每个可控硅整还串联快速熔断器，一个可控硅+快速熔断器构成一个支臂，六个支臂构成一个三相全控桥，正常运行时，六个支臂电流基本相等，支臂断流就是指可控硅、或快速熔断器、或可控硅脉冲回路故障，导致该支臂没有电流
检验方法有多种：
1、支臂电流法：传感器支臂串联电流传感器--一个支臂没有电流，即可识别为支臂断流；典型如KGL-500系列。
2、快熔接点法：用带接点的快速熔断器-熔断时接点动作-即可识别为支臂断流；典型如KGL-300系列。
3、励磁电压波形法：一个周期内正常波形出现六个大值和小值，否则为支臂断流；
4、公式识别法（较高j的为微机智能识别法）：可控硅整流输出电压是阳极电压和控制角的函数-微机测量可控硅整流输出电压、阳极电压和控制角，如果可控硅整流输出电压低于上述函数值太多，即是支臂断流，LSW-- 系列微机励磁采用这种方式
而我们在实际应用当中励磁装置可能同时采用上述多种方法。
