整流桥的压降对电路有影响吗，具体有是哪方面的？
发布时间：2015-05-18 11:40 作者：ASEMI-李航 浏览： 次
摘要 : 整流桥作为一个半导体元件，它的的压降对电路有影响吗，具体有是哪方面的，我们选择设计电路的时候需不需要考虑压降对电路的影响呢，这需要根据实际电路来考虑，本文将详细介绍
整流桥作为一个半导体元件，它的的压降对电路有影响吗，具体有是哪些方面的，我们选择设计电路的时候需不需要考虑压降对电路的影响呢，这需要根据实际电路来考虑，本文将从两个设计电路的思路来加以说明：分别是先降压后整流与先整流后降压。

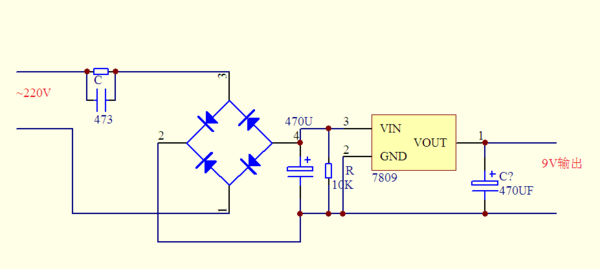

整流桥设计电路一：先整流后降压
整流桥的高耐压技术日益成熟，越来越多的工程师在电路设计当中选择先整流后降压的电路设计思路，这是为什么呢，这就是先整流后降压电路的优势——节能，大家都知道，我们平常用的家用电器当中电压有效值是220V左右，而整流桥的压降是1.1V左右，换句话说，先整流后降压的电路设计，电压损失只有0.5%，相对于整个电路的输出来说，几乎可以忽略不计，所以在先整流后降压的电路当中整流桥的压降对电路的影响是很小的。可以不用考虑。
这种电路设计的特点是节能，重量轻，体积小，效率高。
这种电路设计的特点是节能，重量轻，体积小，效率高。

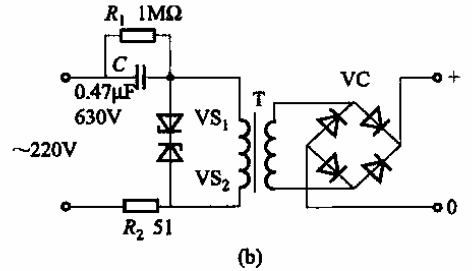

整流桥设计电路二：先降压后整流
整流桥先降压后整流的电路当中，我们以24V电源为例，因为我们把输入端的电压变低了，而整流桥的压降是不变的，还是1.1V，所以在这种情况下，电路当中电压的损失就高达5%，电源的输入是24V，输出端的电压就只有22.9V，输出端电压不足便会对后面的电路产生影响，而且可能无法工作，更何况如果我们是用在更低的电压场合呢，这个比列会大大提高，可能直接导致电路失效， 所以在先降压后整流电路当中，我们是需要考虑整流桥的压降对电路的影响的，从而在设计电路时考虑到压降的影响，在输入端提供高于24V的电压。
这种电路设计的优势在于保护整流桥后端的整个电路，在一些对电压有要求的设计当中，会要求对电路进行先降压后整流的处理方式，简单，可靠，无高频干扰。
这种电路设计的优势在于保护整流桥后端的整个电路，在一些对电压有要求的设计当中，会要求对电路进行先降压后整流的处理方式，简单，可靠，无高频干扰。
