常见的封装是*薄贴片的MBS-4封装，也称为SOP-4封装；SPO-4封装是多款贴片整

流桥封装的统称。这个封装是3K/盘，采用高硬度纸盘防静电、易上机，可回收利

用；6K/盒，一般情况下是60K/箱。MBS-4封装的体积尺寸：整流桥本体长度为4.7mm，本体

高度是2.5mm，本体厚度是1.1mm，本体宽度为4.0mm，同样有四个外伸的引脚，脚间距为2.5

mm，引脚的厚度为0.25mm。常用于各种充电器，LED灯等小功率的开关电源。

    *薄插件整流桥DB-4封装，也称为DIP-4封装。这个封装的包装50/管，2.5K/盒，10K

/箱。外形本体部分的宽度是6.35mm，长度8.32mm，高度是2.35mm，脚间距达5.1mm，脚厚

度为0.52mm，脚位之间的距离是8.25mm。主要应用于小电流领域产品：小功率开关电源，

充电器，电源适配器，LED灯整流器等相关电器产品。




    圆桥系列的WOB-4封装，1K/盒，250PCS/包，包装是10K/箱。WOB-4封装的体积尺

寸：整流桥本体长度8.1mm，本体高度是5.35mm，外壳封装下有四个引脚，其中一只为长脚，

长脚的长度为32.3mm，另外三只短脚的长度是统一的30.5mm，每两个引脚的脚间距为5.1mm。

常用于开关电源，电源适配器等电源器件中。

    整流桥KBP206为首的KBP-4封装，同样也有DIP-4封装的称呼。500pcs/盒，5K/箱。本体

的长度在14.7mm，高度是11.2mm，同样也有四个不同长短的引脚，长脚仅一只，长度为15.2mm

短脚的长度则是12.7mm。

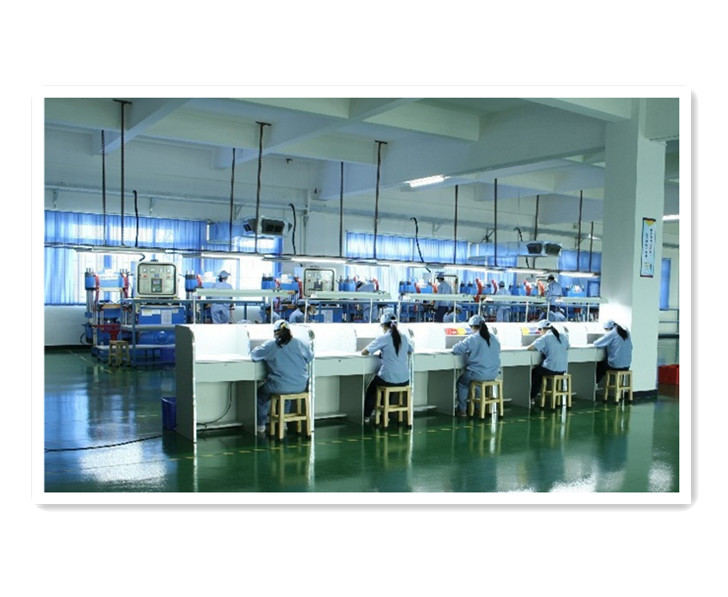

    ASEMI是原装原厂品牌，有12年研发生产整流桥电源领域元器件的生产经验，整流

桥的封装有很多，除了圆桥只有一个封装之外，其他形状的都有各式各样的封装。有兴趣的

您可以拨打我们以下的热线咨询！
