怎样确认桥堆的接法和正负极方向？(ASEMI)
发布时间：2017-04-11 14:12 作者：ASEMI--NEYA 浏览： 次
摘要 : 上节我们给大家讲解了桥堆当中关于圆桥和贴片桥堆的接法和正负极方向确认。本节我们继续讲述关于桥堆的另外两个系列：扁桥和方桥的不同接线方法和辨识正负极方向的方法…
上节我们给大家讲解了桥堆当中关于圆桥和贴片桥堆的接法和正负极方向确认。本节我们继续讲述关于桥堆的另外两个系列：扁桥和方桥的不同接线方法和辨识正负极方向的方法…

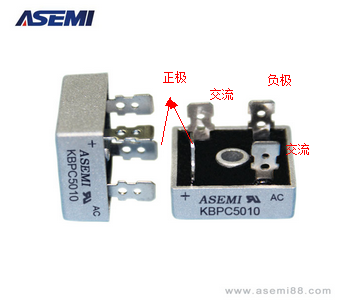

方桥桥堆是整流桥中比较常见的一个系列，并且电流多数偏大，普遍都在10A以上。看下下图您能看到，方桥的桥堆都有一个特征，就是本体上会标示一个“+”和一个“AC”，没有“-”极。标有“+”的那个引脚顾名思义就是正极，“AC”指的是输入交流端，负极则在正极引脚的对角方向，同样的在AC对角的引脚则是另一个交流。

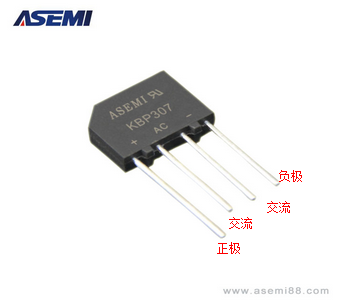

扁桥系列有很多不同型号的桥堆，但是共同点都是正负极会标示，和圆桥一样也有一个引脚特别长，这个长的引脚就是正极端，与它反方向的也就是标示着“-”的一端是负极，另外夹在正负极中间的两个引脚则为输入交流端。
那么本文关于桥堆的正负极辨识和接线方法，已经都给大家介绍清楚了。还有什么不懂的，可以多关注ASEMI官网：http://www.asemi88.com
