怎样确认桥堆的接法和正负极方向？(ASEMI)
发布时间：2017-04-17 14:08 作者：ASEMI--NEYA 浏览： 次
摘要 : 作为12年专注于电源领域的整流桥桥堆，ASEMI经常会接到客户很多关于桥堆的接线方法问题，今天我们就这个问题为大家详细的讲解一下。这里面分贴片整流桥，圆桥，方桥和扁桥四种不同
作为12年专注于电源领域的整流桥桥堆，ASEMI经常会接到客户很多关于桥堆的接线方法问题，本节我们就这个问题为大家详细的讲解一下。这里面分贴片整流桥，圆桥，方桥和扁桥四种不同桥堆的接线方法…

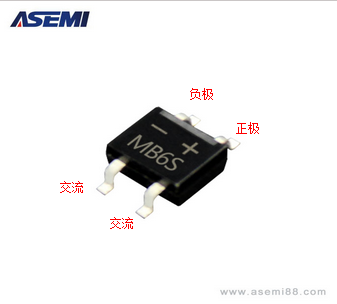

首先讲的是贴片整流桥，泛指迷你贴片桥，以ASEMI桥堆MB6S为例：您会看到桥堆上有四个引脚，分别位于本体的左右端，桥堆本体上标有“+”和“-”两个符号，这两个符号所对应的两个引脚，就是正极和负极的输出端，分别连接电路中的正极和负极。那么另外两个引脚则是输入端，属于交流端，交流端不分正负极。
接着讲述的是圆桥，圆桥系列和贴片的桥堆不同， 区别是四个引脚的长度不相等，这也是区分圆桥桥堆正负极的 关键部分。仔细看圆桥桥堆，你会发现会有一个引脚相比较其他三个更长，这个长的引脚就是正极，和它呈对角的另一个引脚为负极方向。另外两个引脚则同样为输入端，属于交流端，不分正负极。
下节我们还会继续给大家讲解桥堆的方桥和扁桥系列的不同接法，和辨识正负极方向的方法，更多详情请关注ASEMI官网：http://www.asemi88.com
