三相桥式五脚整流桥是由6个整流二极管芯片组成的电路结构,下面ASEMI课堂为您详解三相桥式五脚整流桥接法!

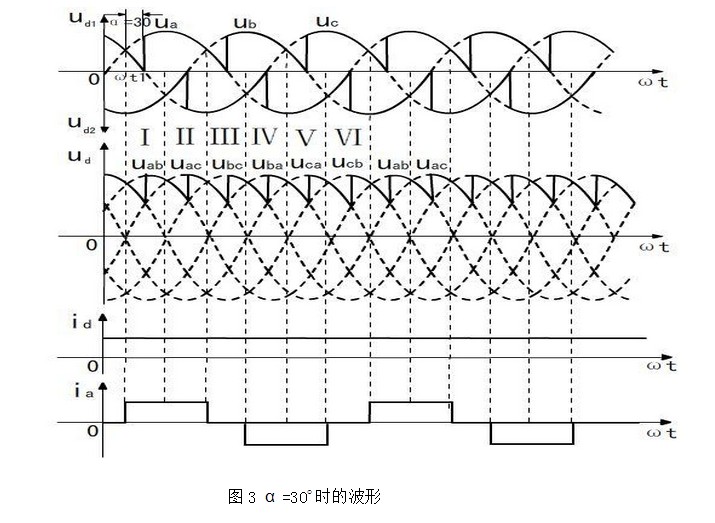

图3 给出了α=30o时的波形。从ωt1角开始把一个周期等分为6段,每段为60o与α=0o时的情况相比,一周期中ud波形仍由6段线电压构成,每一段导通晶闸管的编号等仍符合表1的规律。区别在于,整流桥的晶闸管起始导通时刻推迟了30o,组成 ud 的每一段线电压因此推迟30o,ud平均值降低。晶闸管电压波形也相应发生变化如图所示。图中同时给出了变压器二次侧a相电流 ia 的波形,该波形的特点是,在VT1处于通态的120o期间,ia为正,由于大电感的作用,ia波形的形状近似为一条直线,在VT4处于通态的120o期间,ia
波形的形状也近似为一条直线,但为负值。

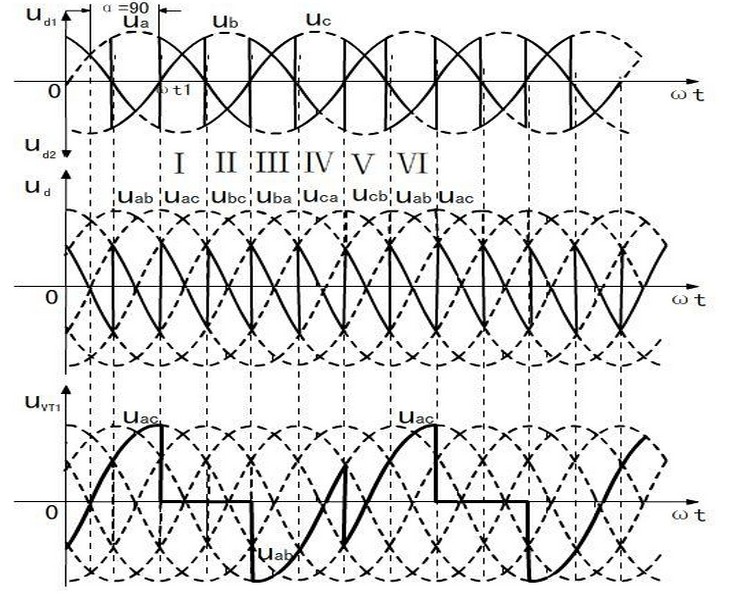

由以上分析可见,当α≤60o 时,ud波形均连续,对于带大电感的反电动势,id波形 由于电感的作用为一条平滑的直线并且也连续。当α>60o时,如α=90o时电阻负载情况下的工作波形如图4所示,ud平均值继续降低,由于电感的存在延迟了VT的关断时刻,使得ud的值出现负值,当电感足够大时,ud中正负面积基本相等,ud平均值近似为零。这说明带阻感的反电动势的三相桥式全控整流电路的α角的移相范围为90度。
