三相整流桥怎么接线？ASEMI教你看整流桥封装区别判断接线方法！
发布时间：2020-06-08 18:26 作者：ASEMI-东东 浏览： 次
摘要 : 24小时客户服务：400-9929-667;如果您有疑问，请联系我们的企业QQ：800023533

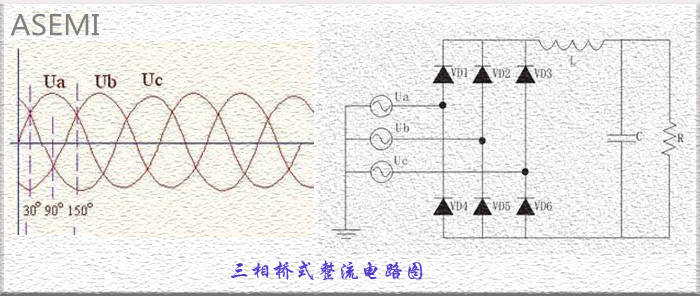

三相整流桥怎么接线这个问题为什么会有这么多人不明确呢?三相整流桥与一般的单相整流桥的不同就在于，三相是由6个二极管并联组成,单相是由4个二极管并联组成。因此在整流桥的接线方式上，三相整流桥会比普通的单相整流桥更复杂一些。
三相整流桥一般会有5个引脚，即是5条引线，每条引线需要接不同的输出输入和不同的正负极性。下面就一起来看一看，三相整流桥不同的封装形式需要的接线方式具体都是怎样的吧。

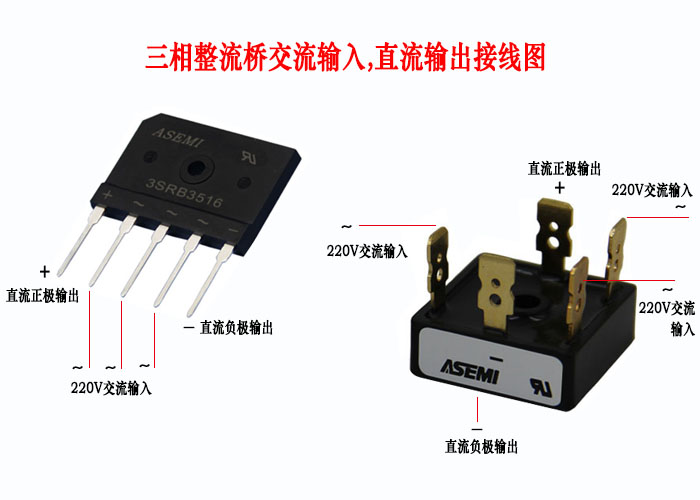

下图中左侧为三相整流桥扁桥的接线方法，以ASEMI品牌三相整流桥3SRB3516为例;右图则是三相整流桥方桥的接线方法，以ASEMI大功率三相整流模块MT3516A为例。
如图所示，三相整流桥的接线一般是有三个交流输入端和两个正负极输出端。根据上图，您就可以在整流桥的五个脚当中找出带“+、—”符号的为直流输出，后端接电路负载，而带“~”符号或者是不带符号的另外两只脚为交流输入，接交流电源。
