桥式整流电路的作用

       将电源输入交流转换直流的环节，是用电器正常工作都不可或缺的一环，这个

  过程就叫作--整流。那么整流的方式有很多，例如半波整流、全波整流与桥式整流等等，

  其中以桥式整流电路作为典型与常用的代表。桥式整流电路就是:将分立整流二极管芯

  片采用桥式结构连接起来，组合成一个集成电路来使用。它的作用是:将极性交变的交流

  电转换成极性不变的直流电。下面,我们就着重为大家介绍下桥式整流电路的作用与工作

  原理，优势与特点。





    单相桥式整流电路的原理


          单相桥式整流电路的工作原理：主要利用了二极管的单向导通特性与电路中电位差

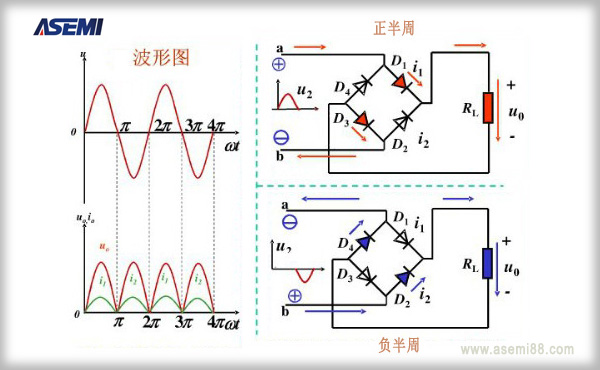

  的两个特性。电路原理图见下图所示：内部4个二极管的极性为D1与D2阴极对接，D4与D3

  阳极对接，D4/D1与D3/D2两组分别阴阳极对接,两两芯片之间用导线引出，即构成一个桥

  式整流电路。工作时状态为：交流正半周电流a，途径D1流过(D4与D2为反向截止状态)到

  达负载R,负载电器开始工作，经D3（此时:D3的电位低于D4；负极的电位低于D2）回到负

  极形成一个回路。交流负半周时电流b，途径D2流过(D3与D2为反向截止状态)到达负载R,

  负载电器开始工作，经D4（此时:D4的电位低于D3；负极的电位低于D1）回到负极形成一

  个回路


    三相桥式整流电路的原理

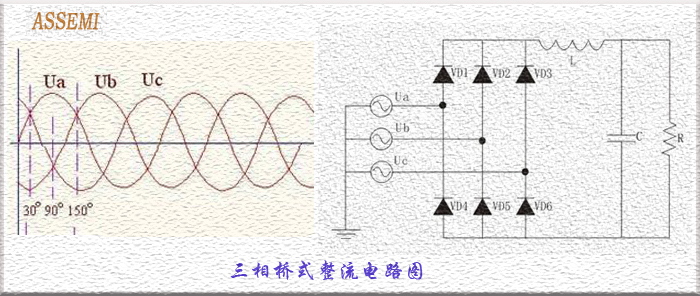

           三相桥式整流电路的构成是采用6颗二极管芯片组合连接。电路原理图如下列所示,

  其中VD1、VD2与VD3等三颗芯片共阴极连接，VD4、VD5与VD6等三颗芯片共阳极连接，VD1

  /VD4、VD2/VD5与VD3/VD6之间阴阳对接,并用导向引出作为交流输入端。该电路的工作原

  理是任意时刻下，由三相中高电位一相连接的二极管芯片流出，经过负载用电器R，在

  由低一相连接的二极管芯片回到负极形成回路。如图：当0-30度区间，UC相电位最高,

  UB相位低,所以电路流向为UC--VD3--R--VD5--UB；当30-90度区间，UA相电位高，UB

  相位低，所以电路流向为UA--VD1--R--VD5--UB；当90-150度区间，UA相电位高，UC

  相位低,所以电路流向为UA--VD1--R--VD6--UC；150-180度区间的相位与0-30度区间的

  相位工作状态一致。 正半周时每一相位工作60度，3相180度轮流工作，当电流进入负半

  周的时候，则工作顺序颠倒交替轮换,终负载用电器将始终能获得稳定的电能使之不间

  断工作。

          桥式整流电路的诞生不仅克服了半波整流电能利用率不足的缺点，继承了全波整流

  的g效率利用率的优点。并且避免了全波整流中单颗二极管要承受巨大反向耐压,要求变压

  器次级需有z心抽头等不足。所以拥有诸多优点的桥式整流电路更被市场广泛采用,希望

  对大家有所帮助。
