整流桥在双反星整流电路当中的应用
发布时间：2015-09-23 14:38 作者：ASEMI-东东 浏览： 次
摘要 : 你对整流桥了解多少？强元芯工程师为您说明整流桥在双反星整流电路当中的应用。
整流桥你都了解多少？下面强元芯工程师为您说明整流桥在双反星整流电路当中的应用。

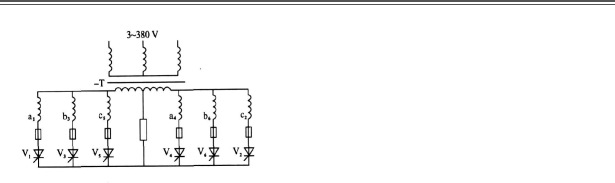

桥堆在双反星整流电路当中的应用有着较高的要求。双反星整流电路是整流电路并联的典型联结,它由 2 组三相零式整流电路并联而成,其原理如图 1 所示。它与由 两组三相半波整流电路串联而成的三相桥式整流电路相比, 输出电流可增大一倍。
桥堆臂 V1 ,V3 , V5 为一组三相零式整流电路 , 晶闸管阳极分别连到变压器副边 a1 , b3 , c5 ;整流桥臂 V4 ,V6 ,V2 为另一组三相零式整流电路 ,晶闸管阳极分别连到变压器副边 a4 , b6 , c2 。为了解决两组电流平衡问题, 特设平衡电抗器(或三相 5 柱变压器两侧的铁芯柱),它可作为直流的正(或负)极。
整流桥在电路当中的应用如图所示。双反星整流电路中 6 条整流桥臂在一个工频周期里,整流桥臂 V1 ,V3 ,V5 轮流导电和换相,整流桥臂 V4 ,V6 , V2 也轮流导电和换相 , 它们是 2 个独立的换相组。每组提供总负载电流的一半。双反星整流电路由 2 组三相半波整流电路并联而成,其整流电压平均值等于一组三相半波整流电路的整流电压平均值 ,在不同控制 α角时 ,U d =1 .17U 2 co s α。式中 :U2 为变压器副边相电压。
ASEMI整流器厂家所生产的整流桥器件，之所以受到各地电源、灯饰、电器厂商的欢迎，是因为ASEMI人12年如一日对品质的不懈追求，不论您需求什么样的整流器参数，数量或多或少，我们都抱着精益求精的努力,严格监督且注重每一道生产工序，以确保ASEMI整流器出货都是上乘之品，能让客户满意。
强元芯电子坚持以诚信为本，以提供上乘服务为要求。强元芯电子的理念一以贯之：质量不过硬的产品，我们不做！无价格优势的产品，我们不做！将产品做到好，对客户服务周全，是我们工作目标。强元芯坚信，品质是名片，诚信是长情的推销。桥堆臂 V1 ,V3 , V5 为一组三相零式整流电路 , 晶闸管阳极分别连到变压器副边 a1 , b3 , c5 ;整流桥臂 V4 ,V6 ,V2 为另一组三相零式整流电路 ,晶闸管阳极分别连到变压器副边 a4 , b6 , c2 。为了解决两组电流平衡问题, 特设平衡电抗器(或三相 5 柱变压器两侧的铁芯柱),它可作为直流的正(或负)极。
整流桥在电路当中的应用如图所示。双反星整流电路中 6 条整流桥臂在一个工频周期里,整流桥臂 V1 ,V3 ,V5 轮流导电和换相,整流桥臂 V4 ,V6 , V2 也轮流导电和换相 , 它们是 2 个独立的换相组。每组提供总负载电流的一半。双反星整流电路由 2 组三相半波整流电路并联而成,其整流电压平均值等于一组三相半波整流电路的整流电压平均值 ,在不同控制 α角时 ,U d =1 .17U 2 co s α。式中 :U2 为变压器副边相电压。
ASEMI整流器厂家所生产的整流桥器件，之所以受到各地电源、灯饰、电器厂商的欢迎，是因为ASEMI人12年如一日对品质的不懈追求，不论您需求什么样的整流器参数，数量或多或少，我们都抱着精益求精的努力,严格监督且注重每一道生产工序，以确保ASEMI整流器出货都是上乘之品，能让客户满意。
