常用集成整流桥KBPC3510怎么接线？ASEMI工程师手把手教你
发布时间：2017-09-27 16:03 作者：ASEMI-宏文 浏览： 次
摘要 : 24小时客户服务热线：400-9929-667;如果您对以上整流桥感兴趣或有疑问，请联系我们的企业QQ：800023533

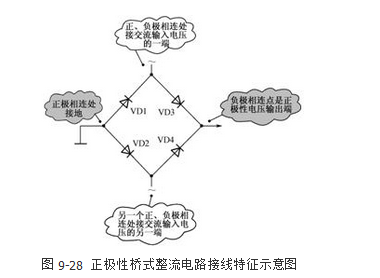

KBPC3510单相整流桥如何接线，我们要认识正、负极性全波整流桥电路。方可更方便的理解整流桥在电路中接线。如下图所示，桥式电路是由四只整流二极管连接而成，交流电压在正极与负极相连的两个连接点处输入。正极性电压输出端在负极与负极相连之处，
在正极与正极相连处接地，这正是整流桥桥式整流电路的电路特征。
侧面标有AC所对应的两脚接交流电源(变压器次级)，图下看到侧面标有+的那一脚就是整流后的正极输出，另一面标有—的那一脚就是负极输出。见图排列方向特殊的那个引脚就是"1"是直流正极，“1”对角的“4”是负极，“2”“3”接交流。对一般常用的小功率整流桥堆进行解剖会发现，该全波整流桥堆采用塑料封装结构(大多数 的小功率整流桥堆都是采用该封装形式)。
整流桥的四个主要发热元器件--二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板，它们分别和输入引脚(交流输入导线)相连，形成我们在外观上看见的有四个对外连接引脚的全波整流桥堆。由于该系列整流桥堆都是采用塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质--环氧树脂。
然而，环氧树脂的导热系数是比较低的(一般为0.35℃W/m，高为2.5℃W/m)，因此整流桥堆的结--壳热阻一般都比较大通常为1.0~10℃/W)。
