半导体工艺流程是什么样子的?ASEMI半导体为您详解(四)

发布时间:2016-03-13 15:40 作者:ASEMI--NEYA 浏览:

摘要 : 前面ASEMI半导体花了三节的篇幅为大家介绍了半导体工艺流程的各个细节,本节,ASEMI半导体本节要为您讲述的是剩余的五次光刻的注意事项和目的等。








前面ASEMI半导体花了三节的篇幅为大家介绍了半导体工艺流程的各个细节,本节是接下来的一节一节,ASEMI半导体本节要为您讲述的是剩余的五次光刻的注意事项和目的等。

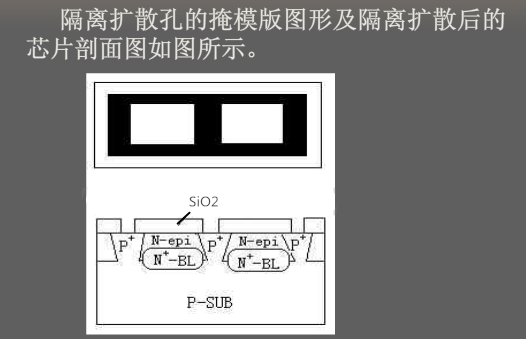

那么再一次光刻呢,是属于P+隔离扩散孔光刻,隔离扩散的目的是在硅衬底上形成许多孤立的外延层岛,以实现各元件间的电隔离。目前常用的是反偏PN结隔离。

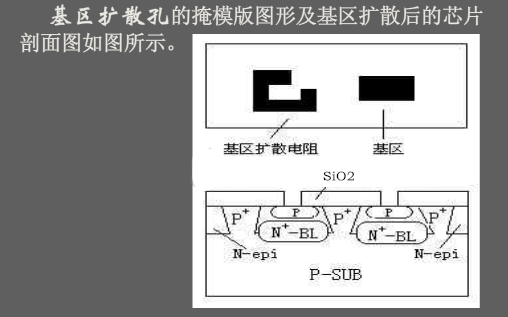

第三次光刻是指P型基区扩散孔光刻,以图给大家展示一下:



第四次光刻是指N+发射区扩散孔光刻,此次光刻还包括集电极、N型电阻的接触孔和外延层的反偏孔:

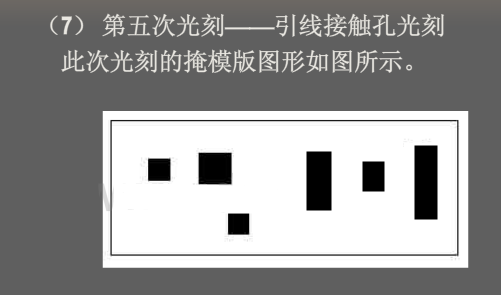

第五次光刻是指引线接触孔光刻,以图给大家展示一下:

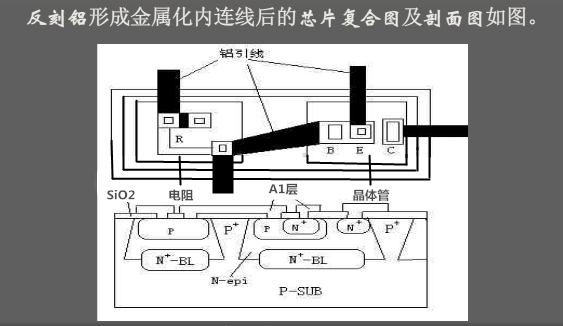

接下来的一节一次光刻也就是第六次光刻是指金属化内连线光刻,同样以图给大家形象展示一下:



更多详情敬请关注ASEMI半导体官网:http://www.asemi88.com
