半导体工艺流程是什么样子的?ASEMI半导体为您详解(二)

发布时间:2013-06-24 14:49 作者:ASEMI--NEYA 浏览:

摘要 : 上篇ASEMI半导体为大家讲述了关于半导体工艺流程的其中一个模块:半导体元件的制造过程,本篇我们要讲述的是半导体工艺流程之半导体的制造工艺分类。








上篇ASEMI半导体为大家讲述了关于半导体工艺流程的其中一个模块:半导体元件的制造过程,本篇我们要讲述的是半导体工艺流程之半导体的制造工艺分类。

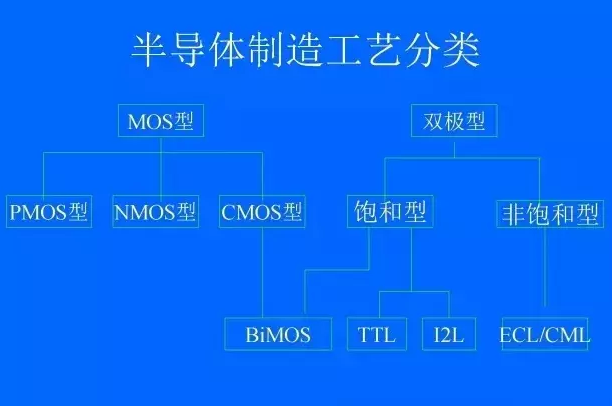

ASEMI半导体的制造工艺分类可以分成两种,一是MOS型工艺,二是双极型工艺。其中MOS型可以分成PMOS型、NMOS型、CMOS型工艺,双极型则分为饱和型和非饱和型,详情可以看下图:





这两种工艺所集成的电路有各自不同的优缺点,MOS集成电路的优点在于较低的静态功耗、宽的电源电压范围、宽的输出电压幅度,具有高速度、高密度的潜力,并且可以与TTL电路兼容,但是缺点就在于电流驱动能力较低。双极型的集成电路,优点在于速度中等,电流驱动能力较强,模拟精度更高,缺点则在于功耗相对比较大。
