整流桥输出方式为：全波整流输出



           我们知道半波输出的电路特征为,负载端处于交流电其中一个半周时有电能通过,另


  一个半周无电能通过,这种输出方式即为半波输出电路，一般采用单个整流二极管的电路

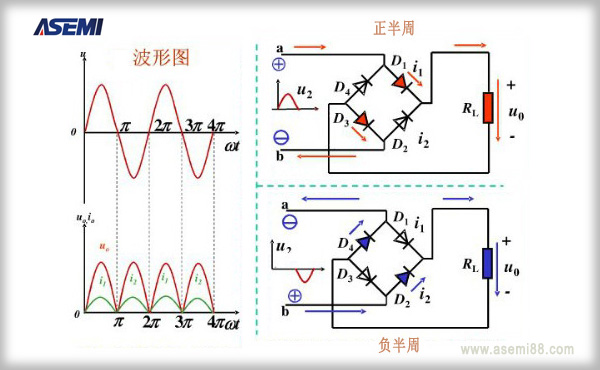

  输出就是半波整流。而整流桥的原理是采用了桥式连接电路的方式,来实现全波整流输出

  的电路结构。那么电路是如何连接的呢？我们可以简单的理解为将4颗整流二极管芯片分

  成一组共阴连接，一组共阳连接，两组阴阳对接,芯片与芯片之间用导线引出的电路结构

  。采用这种设计结构的电路,能使得负载端在交流电正负极性中均能获得稳定的电能，以

  保障负载的正常工作,所以整流桥输出为全波整流。




    整流桥是比全波整流更好的电路结构


            全波整流输出的电路特征是，负载端在交流电正负半周均能获得稳定电能的电路，

  一般采用两颗整流二极管就能实现这个功能。但为什么采用4个整流芯片的桥式电路被更

  多电源工程师采纳呢？这个因为桥式电路相比全波电路拥有更加稳定与一致的输出特性，

  并且能有效防止,全波电路中两个独立整流二极管反接的风险。所以整流桥是比全波整流

  更好的电路结构，也被更多的电源方案所选择。






            整流桥是输出为全波整流的电路，并且是性能更胜于全波整流的电路。
