整流桥产品知识全解之全桥整流详解（上篇）-ASEMI课堂
发布时间：2015-05-04 15:53 作者：ASEMI-碧娜 浏览： 次
摘要 : 整流桥的全波整流即是全桥整流，桥式整流，这四个二极体合称为桥式整流器。
全桥整流
全桥整流，也称为全波整流，它的输出是由完整的输入波形转
成同一极性来完成的。全波整流有抽头式与桥式，因利用到原交流
波形的正、负两部分，并转换成直流。

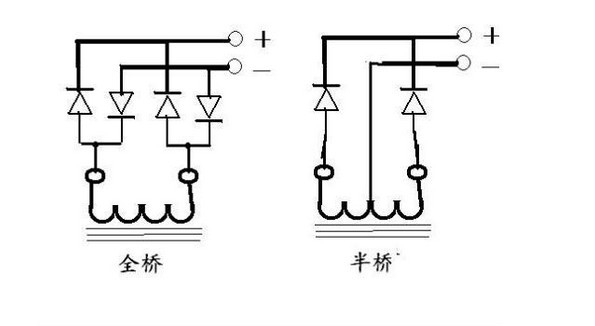

整流桥之全桥整流——桥式全波整流
若不是使用具有中间抽头的变压器，而只有一组输
出线圈，则需使用四个二极体才能做全波整流。 令峰值电压为
Vm ，未做滤波时的平均 Vdc=0.636Vm，频率为原来 AC 频率
的 2 倍，每个二极体所承受的逆向峰值电压(PIV, Peak Inverse
Voltage)值是Vm。输出电压之有效值(Vrms)约为0.707Vm(大

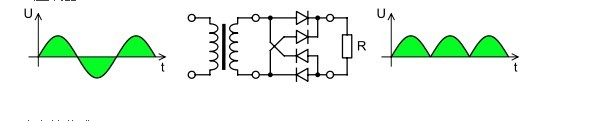

值)。 此种方式(如图)称为桥式整流，这四个二极体合称为桥式整
流器。
