整流桥应用当中正极性桥式整流电路及故障处理，强元芯ASEMI工程师指导
发布时间：2012-07-26 15:42 作者：ASEMI-碧娜 浏览： 次
摘要 : 整流桥电路中，从这节开始我们开始对桥式整流电路开启讲解课堂，首先由强元芯工程师为大家讲解整流桥正极性桥式整流电路具有以下几项电路特征和工作特点。
整流桥 之桥式整流电路是电源电路中应用量比较大的一种整流电路。在接下来几节课程中，我们一起来认识一下正极性桥式整流电路及故障处理。
正极性桥式整流电路
整流桥正极性桥式整流电路具有以下几项电路特征和工作特点：
（1）对桥式整流电路的分析与全波整流电路基本一样，将交流输入电压分成正、负半周两种情况进行；
（2）每一组桥式整流电路中要用四只整流二极管，或用一只桥堆（一种4只整流二极管组装在一起的器件）；
（3）电源变压器次级线圈不需要抽头。
（4）每一个半周交流输入电压期间内，有两只整流二极管同时串联导通，另两只整流二极管同时串联截止，这与半波和全波整流电路不同，分析整流二极管导通电流回路时要了解这一点。

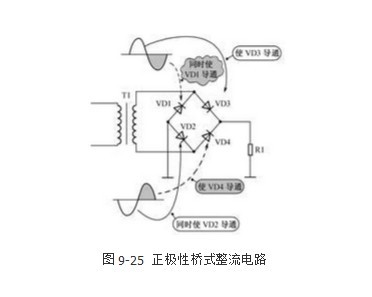

整流桥 上图所示的是典型的正极性桥式整流电路，图中VD1~VD4是一组整流二极管，T1是电源变压器。
