KBU610，ASEMI工程技术分享常用整流扁桥的接线方法！
发布时间：2020-06-10 19:29 作者：ASEMI-东东 浏览： 次
摘要 : 从图中可以看出单相整流桥的接线图，在整流桥的四个脚当中，带“+、—”符号的为直流输出，后端接电路负载，而带“~”符号或者是不带符号的另外两只脚为交流输入，接交流电。
KBU610，这是一款在开关电源、电源适配器等小电流电源产品当中较为常用的一款整流桥型号，它的封装也是较为常见的扁桥。
我们了解了KBU610这一款整流桥型号产品的接线方法，可想而知，我们也便更加能够掌握想同封装、类似的四脚整流桥扁桥的接线方法。
确定一款整流桥的接线方法，首先要了解这一款整流桥的特性，比如它的封装、参数、尺寸、脚位脚距等等，下面我们就来一起看一下KBU610(KBU系列封装产品)的产品信息：
以ASEMI品牌KBU610为例，这款产品的封装采用的是KBU-4，电性参数为6A 1000V，是适用于6A的小电流电源电器的标准扁桥参数。

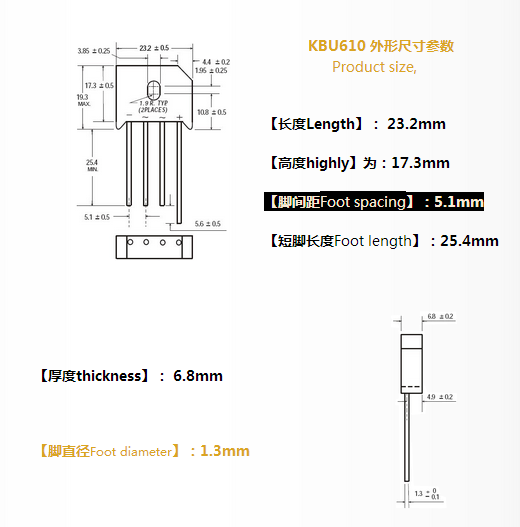

KBU610的外观尺寸如下图所示：

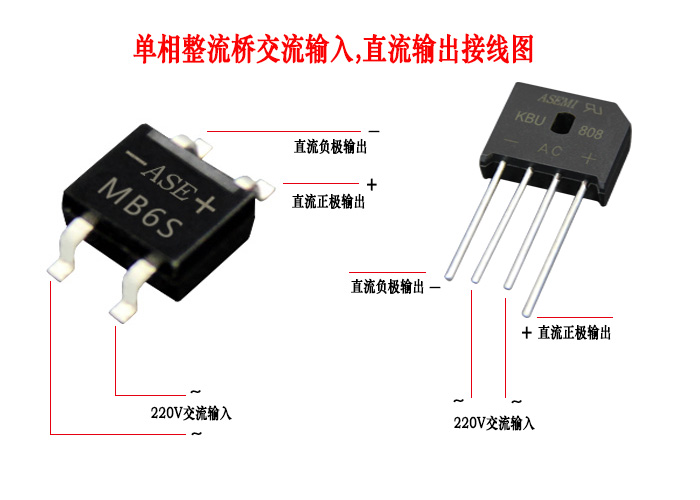

KBU610是一款单相整流桥，接下来就看一下单相整流桥交流输入、直流输出的接线方法。因为KBU系列除了电性参数不同外，其他的规格参数都具有一致性，因此下图当中以KBU808这款型号来代替KBU610进行举例介绍。
从图中可以看出单相整流桥的接线图，在整流桥的四个脚当中，带“+、—”符号的为直流输出，后端接电路负载，而带“~”符号或者是不带符号的另外两只脚为交流输入，接交流电。
