ASEMI教你如何识别肖特基二极管符号？
发布时间：2019-03-11 16:07 作者：ASEMI-碧娜 浏览： 次
摘要 : ASEMI官方24小时 技术咨询服务热线：400-9929-667;如果您对采购ASEMI品牌元器件有意向，请联系我们的企业QQ咨询：800023533
我们来看看肖特基二极管的封装形式。它是分为有引线插装和表面安装(贴片式)两种封装，它有单管式和双管式等封装形式。

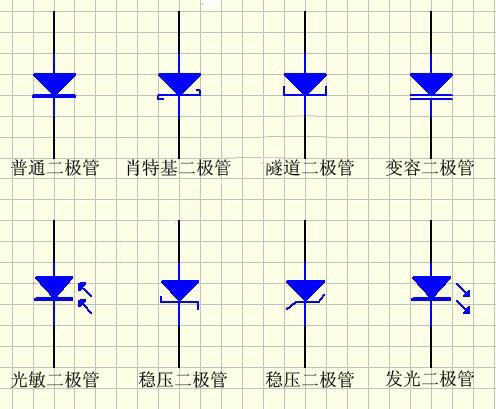

接下来我们看一下肖特基二极管单管式的符号。如上图所示，是二极管的电路符号大全，而我们这里着重介绍一下肖特基二极管，即上方第二个所示。肖特基二极管它的原理是，利用在金属和半导体接触形成的势垒壁优势，来阻挡反向电压。
肖特基对管有三种管脚引出方式，分别是共阴(两管的负极相连)，共阳(两管的正极相连)和串联(一直二极管的正极接另一只二极管的负极)。
肖特基共阴封装即为两端同时输入，中间输出的方式。共阳封装即为中间输入，两端输出的方式。
