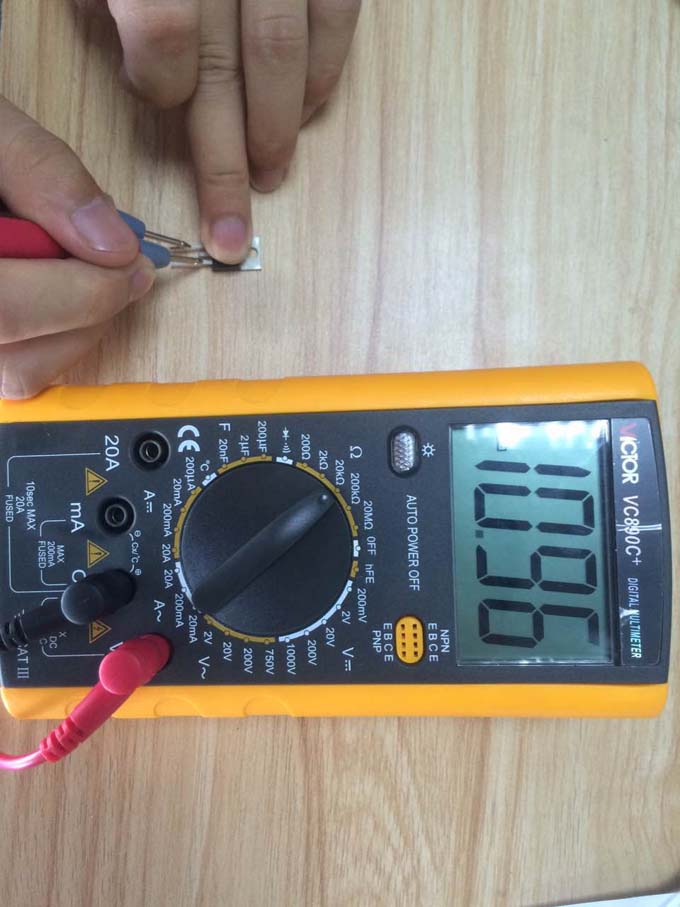

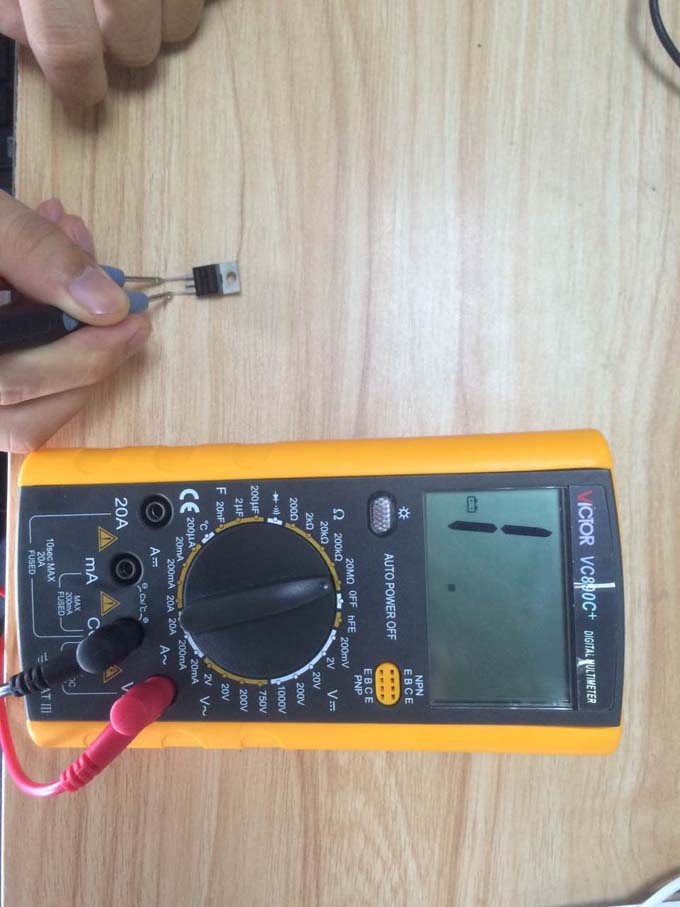

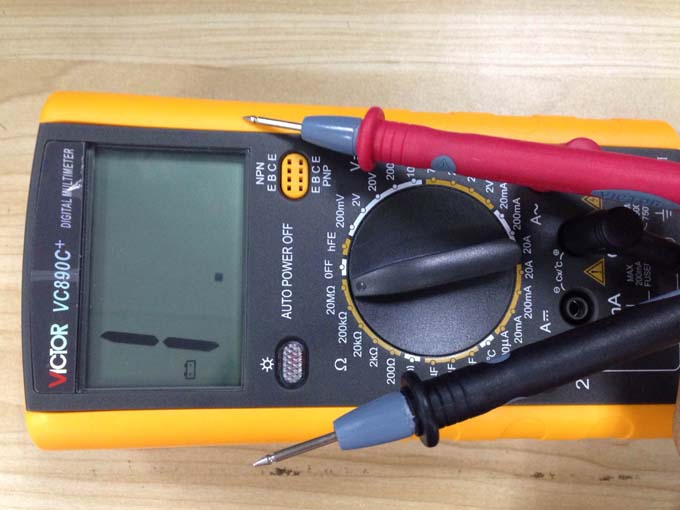

​肖特基二极管的测试，首先将万用表置于指数的2K欧母，两只笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，一次测量出的阻值为10.96，调换两只笔后测量得出的阻值为1，说明这个二极管是没有坏的。

假如两次测量的阻值都相差不大的话，说明这个二极管已经损坏。在阻值为10.96的这一次测量中，红表笔接的是二极管的正极，黑笔表笔接的是二极管的负极。

导电性能的测试及好坏的判断

通常，硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

稳压值的测量

用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调到15V，将电源正极串接1只1.5kΩ限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高 于15V，则应将稳压电源调到20V以上。

也可用低于1000V的兆欧表为稳压二极管提供测试电源。其方法是：将兆欧表正端与稳 压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值(万用表的电压档应视稳定 电压值的大小而定)，待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。

若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管的性不稳定。
