三相整流桥是工业用电器必*备的整流器件，这一讲我们从基础的三相整流桥在电路当中的作用位置来分析三相整流桥工作原理有何奥义。

　 全桥是将连接好的桥式整流电路的6个整流二极管（和一个电容器）封装在一起，组成一个桥式、全波整流电 路。三相全波整流桥不需要输入电源的零线　整流桥堆一般用在全波整流电路中。 　　全桥是由6只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，右图为其外形。全桥的正向电流有5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有50V、100V、200V、300V、400V、500V、600V、700V、800V、900V、1000V、1100V、1200V、1300V、1400V、1500V、1600V、等多种规格。下图是三相全波整流电压波形图和三相交流电压波形图
的对比。

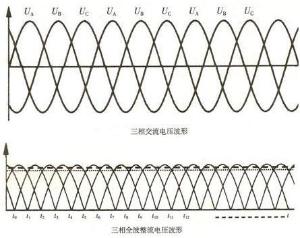

　　在输出波形图中，N相平直虚线是整流滤波后的平均输出电压值。虚线以下和各正弦波的交点以上（细虚线以上）的小脉动波是整流后未经滤波的输出电压波形。

由整流电路分析三相整流桥工作原理是什么？

由三路电路并联，每路两颗芯片串联并由两颗芯片中间接入旁路作为三相三端输入，三组电路统一输出端等电位连接为该三相整流桥的正极，三组电路统一输入端等电位连接为该三相整流桥的负极，具体电路图如下所示。从整流桥的内部电路可知，三相整流桥是六只二极管串并联组成的，有六颗二级管组成桥式整流电路。

以上就是三相整流桥工作原理，你学会了吗？ASEMI专业课堂每日更新整流行业专业知识，信任ASEMI的您，也可以跟ASEMI一同成长！
