桥式整流与全波整流区别在哪里，ASEMI为你讲解
发布时间：2018-06-13 09:46 作者：ASEMI-李航 浏览： 次
摘要 : 桥式整流与全波整流的区别在哪里，桥式整流桥与全波整流的输出波形是一样的，但是他们的结构又有不同
桥式整流与全波整流区别在哪里，本节我们将从它的结构及两种整流方式的优缺点来为大家
介绍：

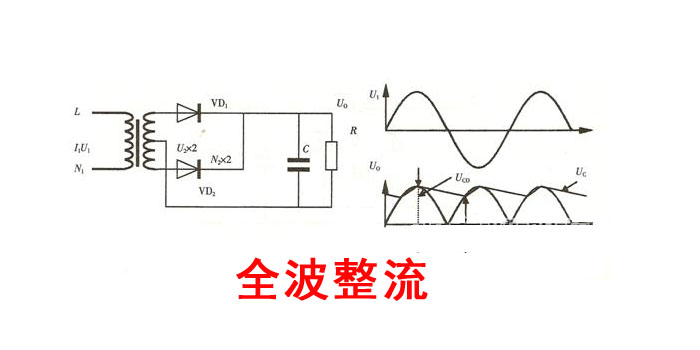

首先，我们先看一下全波整流，如下图所示：
全波整流是由两个二极管组成，在两个二极管的中间有一个中心抽头作为两个二极管共同的
输出（负极），其波形图如上图右侧所示，
而桥式整流结构及波形如下图所示：
图中所示，桥式整流是由四个二极管以一对共阳一对共阳的方式组成的桥式结构，其整流输
出波形如右图所示，
从图中可以看出全波整流和桥式整流在整流输出上的作用是一样，转化率上也是相同的，理
论上都可以把交流转变成直流，
但是它二者的内部结构是不一样的，桥式整流在芯片的使用数量上是全波整流的两倍，那这
是不是说明桥式整流的使用成本是全波整流的两部呢，实际不然，桥式整流的不仅在成本上
要远低于全波整流，而且对芯片的耐压要求也比全波整流要低，
上面有提到过，全波整流需要一个中心抽头，来作为输出，相对于桥式整流的四个二极管来
说，这个中心抽头制造麻烦，而且成本较高，而从它们的工作原理上我们也可以看出，全波
整流内部的二极管，其反向耐压是桥式整流耐压的两倍，
所以在实际应用当中桥式整流的应用比全波整流要广泛得多。
