整流桥在APFC电源电路中的作用及电感、电容和开关管是怎么工作的

发布时间:2018-08-06 15:30 作者:ASEMI-东东 浏览:

摘要 : 整流桥在APFC电路的电感、电容和开关管是怎么工作的,这个问题是现有市场上APFC电路设计所关注的重要问题,下面由强元芯的专业工程师为您做详细的分析指导。


整流桥在一般的电源电路当中,如PPFC电路的优势是自身损耗较小,因为电路简单、器件少,随着负载降低,相对于APFC电路的转换效率更高。

同样的,由于APFC电路设计复杂,器件较多,自身损耗较高,随着负载降低(20%-10%以下),转换效率跌落很快。反过来,负载升高时,APFC的优势就体现了,而PPFC那颗大电感的损耗和发热都不容小觑,并且一旦固定不牢,容易产生噪音。



的使用非常广泛,然而由于目前市场焦点几乎都是APFC电源,虽然整流桥在PPFC电路当中转换效率的优势更加明显,但是由于总体而言市场的需求,在此简要介绍APFC电路的电感、电容和开关管是怎么工作的。


·电感充电:开关闭合,电路导通,从整流桥输出的直流电流过电感,电感电流按比率增加、储能。



·电感放电(电容充电):开关打开,电路断开,电感给电容充电,电容两端电压升高。





如果在电源电路当中按照以上步骤按开关管频率反复进行,从而达到升压、能量传递、储能目的。

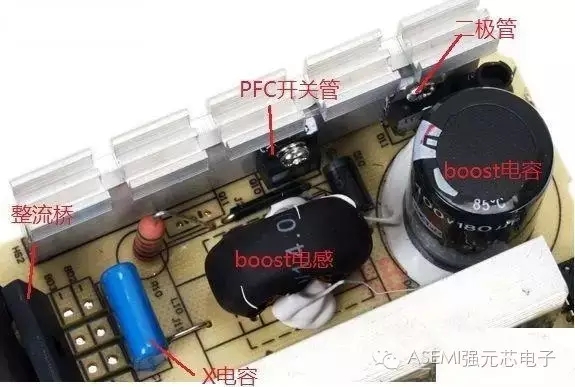

整流桥开关管的动作由芯片控制,因此经常看到这部分有一枚竖立的小电路板,正中一枚IC芯片。整流桥二极管起箝位作用,防止在boost电容充电中对地放电。整流桥后面的X电容作用是减小/抑制在这种PFC模式(CCM)下工作时产生的损耗和EMI干扰。
