整流桥与PFC原理介绍和搭配可行性,强元芯工程师专业分享

发布时间:2018-08-06 15:36 作者:ASEMI-东东 浏览:

摘要 : 在整流桥在电路当中,作为过电的重要元件,整流桥的发热量(尤其满载时)很大,再加上它的小巧身段,发热密度不容忽视。


作为过电的重要元件,整流桥的发热量(尤其满载时)很大,再加上它的小巧身段,发热密度不容忽视,照片如图:






整流桥在电源应用当中的散热问题

电源上常见的类似左上角,中间的孔是给螺丝穿过钉在散热片上用的。把这种近似看成扁立方体的话,散热面就是上下左右前后共六个面和金属引脚。没散热片时,主要靠前后两个面积大的外壳面以及引脚传热到PCB板。有散热片时散热效率大大改观。





整流桥的重要参数


重要参数是耐压值和耐流值。同系列 GBU10V08和GBU10V06,中间的10就是“在规格条件内”10安培电流,后面的V08和V06分别为耐压800V和600V。那么“在规格条件内”是什么意思?

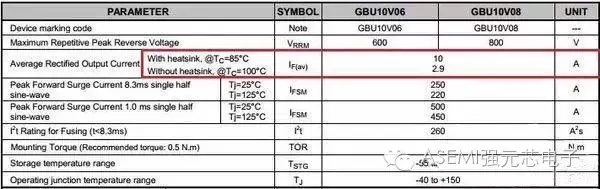

参数信息的重要部分如红框,即“有散热片时,85摄氏度内进行整流,平均输出能力稳定在10安培”和“无散热片时,100摄氏度内进行整流,平均输出能力稳定在2.9安培”。这充分说明了散热的作用。

整流桥选强元芯ASEMI。这是是一家源自台湾的,专注分立整流器件供应的实力品牌商,1998年在台北市逐渐发展起来,经过十多年的探索与技术革新,已经成为业界综合实力雄厚的老牌厂商。采购台湾厂家ASEMI。
