三相整流桥工作原理全集，ASEMI 技术工程师的12年技术总结！
发布时间：2017-09-22 14:23 作者：ASEMI-琼月 浏览： 次
摘要 : 三相整流桥工作原理是怎样的？ASEMI 技术工程师从三相整流桥的各种电路图来分析他的工作原理。
三相整流桥工作原理
三相整流桥工作原理是什么？我们从三相整流桥的各种电路图来分析他的工作原理。整流桥就是将数个整流管封在一个壳内，构成一个完整的整流电路。当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来，而三相整流桥分为全波和半波。所以三相全波整流桥不需要输入电源的零线（中性线）。 全桥是由几只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，下图为其外形。

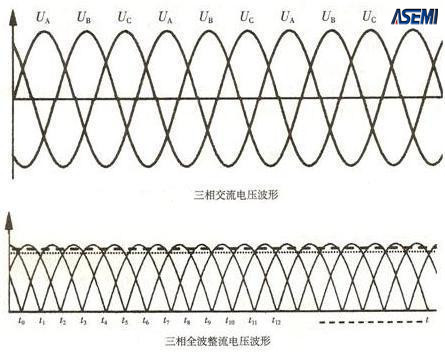

图1是三相全波整流电压波形图和三相交流电压波形图的对比。
在输出波形图中，N相平直虚线是整流滤波后的平均输出电压值。虚线以下和各正弦波的交点以上（细虚线以上）的小脉动波是整流后未经滤波的输出电压波形。 半桥是将连接好的3个整流二极管（和一个电容器）封装在一起，组成一个桥式、半波整流电路。
图1
三相半波整流桥必须输入电源的零线（中性线）。 在半波整流电路中，三相中的每一相都和零线单独形成了半波整流电路，其整流出的三个电压半波在时间上依次相差叠加，并且整流输出波形不过点，其*低点电压Umin=Up×sin[(1/2)×(180°-120°)]=(1/2)Up。式中的Up是交流电压输入幅值。

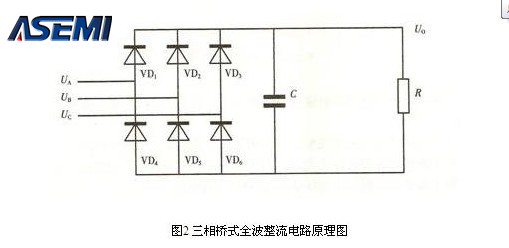

图2是三相全波整流桥的电路图（带电容）
图2

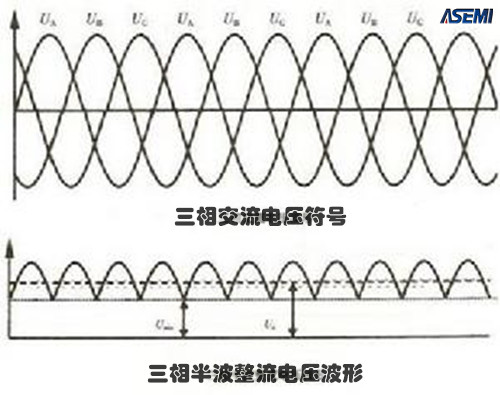

图3是三相半波整流电压波形图和三相交流电压波形图的对比。
由于三相半波整流在一个周期中有三个宽度为120°的整流半波，因此它的滤波电容器的容量可以比三相中的每一相的单相半波整流和单相全波整流时的电容量都小。
图3

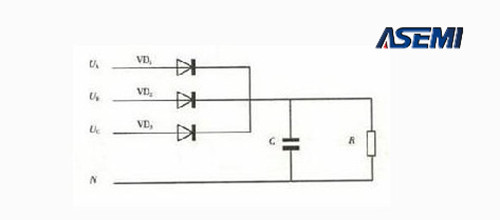

图4是三相半波整流桥的电路图（带电容）。
以上就是ASEMI三相整流桥工作原理的介绍，ASEMI整流桥高质量为你服务。
三相整流桥工作原理是什么？我们从三相整流桥的各种电路图来分析他的工作原理。整流桥就是将数个整流管封在一个壳内，构成一个完整的整流电路。当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来，而三相整流桥分为全波和半波。所以三相全波整流桥不需要输入电源的零线（中性线）。 全桥是由几只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，下图为其外形。
图1是三相全波整流电压波形图和三相交流电压波形图的对比。
在输出波形图中，N相平直虚线是整流滤波后的平均输出电压值。虚线以下和各正弦波的交点以上（细虚线以上）的小脉动波是整流后未经滤波的输出电压波形。 半桥是将连接好的3个整流二极管（和一个电容器）封装在一起，组成一个桥式、半波整流电路。
图1
三相半波整流桥必须输入电源的零线（中性线）。 在半波整流电路中，三相中的每一相都和零线单独形成了半波整流电路，其整流出的三个电压半波在时间上依次相差叠加，并且整流输出波形不过点，其*低点电压Umin=Up×sin[(1/2)×(180°-120°)]=(1/2)Up。式中的Up是交流电压输入幅值。
图2是三相全波整流桥的电路图（带电容）
图2
图3是三相半波整流电压波形图和三相交流电压波形图的对比。
由于三相半波整流在一个周期中有三个宽度为120°的整流半波，因此它的滤波电容器的容量可以比三相中的每一相的单相半波整流和单相全波整流时的电容量都小。
图3
图4是三相半波整流桥的电路图（带电容）。
图4
以上就是ASEMI三相整流桥工作原理的介绍，ASEMI整流桥高质量为你服务。
