整流桥的电压测量方法图解，ASEMI工程师为你详细解答
发布时间：2016-06-14 18:13 作者：ASEMI-琼月 浏览： 次
摘要 : 整流桥都有哪些测量方法，要用到的测量方法有哪些呢？ASEMI工程师为你解答。
整流桥测量电压
整流桥怎么去测量电压，ASEMI给你详细教程。
测试工具：一台功能正常的万用表。
测试测试条件设定：测交流电压万用表打到交流750V档位，测直流电压万用表打到直流1000V档位
（档位可根据实际电压大小切换）。万用表红笔正极，黑笔负极。
测试方法与步骤为：

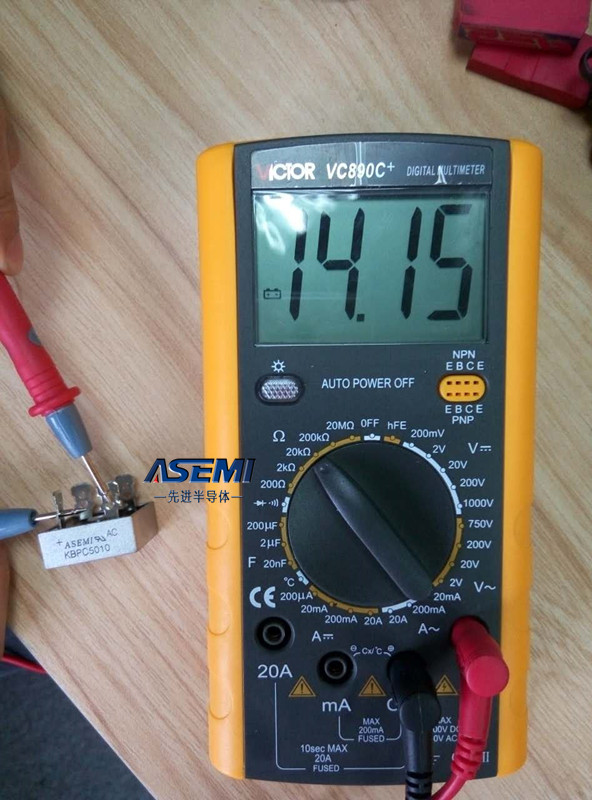

1.测试整流桥交流输入电压,我们将红笔与黑笔任意接入整流桥前端的两个交流脚位上面，此时万用
表会有读值变化,该读值即为整流桥的交流输入电压；
2. 测试直流输出电压时，将万用变档位切换-直流1000V电压档，红笔正极接整流桥输出正极端，黑笔
负极接整流桥负极端.
此时万用表的读值为整流桥直流输出端的电压。
需要特别注意的是,测试整流桥的电压需要带电测试。另外因整流桥输出端大功率滤波电容负半周会发
电,导致电路电压叠加,所以输出端电压是高于输入端电压,此时应将电容取下来再测试，数据才更接近
真实情况。
整流桥的工艺工序
ASEMI 12年来，一直专注于高品质高质量的产品，只为了让客户可以买的放心,用得安心。产品采用
的是玻峰GPP工艺的芯片，每个晶圆都经过Vb、Io、If、Vf、Ir等12个参数经过6道测试，△V控制在
80V以内,复杂只为提高芯片的一致性和高可靠性；
ASEMI官方 24小时 技术咨询服务热线：400-9929-667；
如果您对采购ASEMI品牌元器件有意向，请联系我们的企业QQ咨询：800023533。
