二极管原理之肖特基二极管原理与应用（三）
发布时间：2019-02-20 14:12 作者：ASEMI-李航 浏览： 次
摘要 : 肖特基产品应用注意 应小于肖特基二极管的正向额定电流IF.2.应用电路的峰值工作电压应小于肖特基二极管的反向击穿电压Vrrm.3.应用电路内的肖特基二极管的实际工作温升应小于肖
肖特基产品应用注意
应小于肖特基二极管的正向额定电流IF.2.应用电路的峰值工作电压应小于肖特基二极管的反向击穿电压Vrrm.3.应用电路内的肖特基二极管的实际工作温升应小于肖特基二极管的高结温Tjmax.4.对于比较苛刻的环境，为了保证可靠性，肖特基二极管应降额使用。5.对于浪涌电压或浪涌电流比较大的应用电路应该加抑制和吸收电路。6.肖特基二极管的代换尽量选用原型号、因为不同的型号的肖特基正向压降VF和反向击穿电压VR、反向漏电流IR都不同。

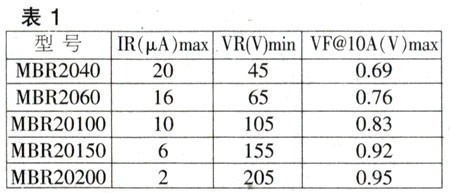

表1是MBR2040、MBR2060、MBR20100、MBR20150、MBR20200的参数比较。例如：用MBR20100代换MBR2040,虽然MBR20100的反向击穿电压比MBR2040高，似乎代换没问题。但是MBR20100的正向压降比MBR2040高，假如应用在电脑机箱电源电路中会造成+5V和+12V电压偏离正常值过多，另外功耗会比原来增大。
24小时客户服务热线：400-9929-667；如果您对二极管工作原理感兴趣或有疑问，请联系我们的企业QQ：800023533
