ASEMI半导体材料广泛应用于显示器、适配器、LED电源、电磁炉、通信PC及大小家电等相关产业技术方案。目前,ASEMI半导体大陆工厂拥有一支具有高水平研究开发和生产制造时间的人才队伍,其中仅电子、机械、工程管理各类工程师及管理人才就有27人,并且他们将自己研发的20多项专利技术都应用于半导体材料中取得良好成果。今天ASEMI学堂给大家讲解下半导体的有什么特性。
1、在纯净的半导体中适当地掺入一些种类的极微量的杂志,半导体的导电性能就会成百万倍的增加——这是半导体显著、突出的特性。
2、当环境温度升高一些时,半导体的导电能力就显著地增加;当环境温度下降一些时,半导体的导电能力就显著地下降。这种特性称为“热敏”,其中热敏电阻就是利用半导体的这种特性制成的。
3、当有光线照射在某些半导体时,这些半导体就像导体一样,导电能力很强;当没有光线照射时,这些半导体就像绝缘体一样不导电,这种特性称为“光敏”。

由此可见,温度和光照对晶体管的影响很大。因此,晶体管不能放在高温和强烈的光照环境中。在晶体管表面涂上一层黑漆也是为了防止光照对它的影响。

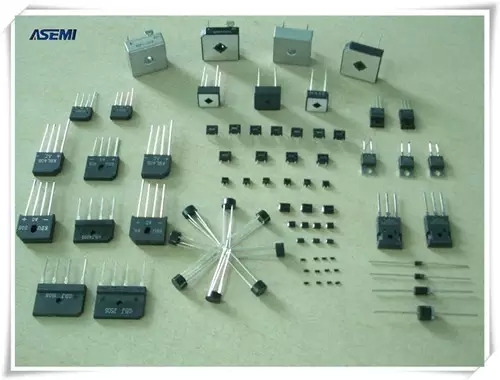

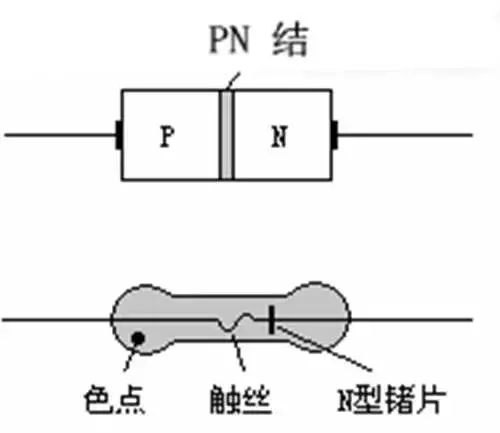

然后,大家要了解一个概念:所谓的半导体材料,是一种晶体结构的材料,故“半导体”又叫“晶体”,例如ASEMI半导体系列中的整流桥,其内部芯片材料就是四个玻璃钝化硅晶形成的,从而形成一个PN结构晶体二极管,来维持其交流电转变为直流电的工作。
