整流桥均流新模式的优势（二）强元芯ASEMI用芯让您更放心
发布时间：2016-05-18 15:05 作者：ASEMI-东东 浏览： 次
摘要 : 整流桥均流新模式的优势（二）强元芯ASEMI用芯让您更放心：整流桥均流新型方案推出以及桥堆均流脉冲电路自开发投产以来，取得了非常好的效果，极大地简化了生产流程，提高了均流系数。
本文均流新型方案推出：为了解决在大电流电路当中出现的问题，电路设计重新综合了旧有方案的优缺点，设计推出了一种新模式的整流桥均流方案 ( 见图 3) 。
整流桥均流系统新的转变

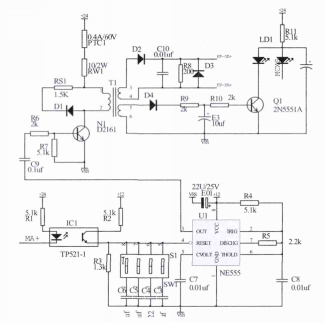

一套三相全控桥式整流器由 6 个可控硅组成。图 3 是 6 个可控硅脉冲板其中的某一相脉冲板原理图，工作原理如下:
由光耦 IC1 的 MA + 输入由调节器发出触发可控硅的脉冲，经光电隔离后触发由时基电路组成的震荡器形成脉冲列在第三脚输出，经由 C9 耦合到 N1 进行放大，由脉冲变压器第三、第四端输出脉冲给可控硅。电路中由电容 C3 ～ C6、4 个拨码开关 S1 组成了多达 16 种组合的延时回路，可以很方便地对由调节器发出的脉冲进行延时，同样在每个可控硅脉冲板上均由同一电路组成。
整流桥均流新方案的优势
这样就构成了另一种均流方案，它可以针对每个可控硅的控制角进行不同的延时处理，不受整流桥导通特性的影响，在生产调试和现场调试运行中均可以很方便地进行调整，均流系数达到了 0. 9 以上。即使在日后由于更换也基本可不受其导通特性的参数影响，基本上克服了上述 4 种均流方案的缺点。
桥堆均流脉冲电路自开发投产以来，极大地简化了生产流程，提高了均流系数。
