整流桥普通品质峰值电压损坏维修实例，选择强元芯ASEMI让您更放心
发布时间：2015-04-23 11:25 作者：ASEMI-东东 浏览： 次
摘要 : 整流桥其中一个或多个支路彻底损坏时，监控终端会监测到灯丝欠流，发出关高压指令致使速调管停止工作。下文即是普通品质整流桥峰值电压损坏维修实例，输出的发射机峰值功率为

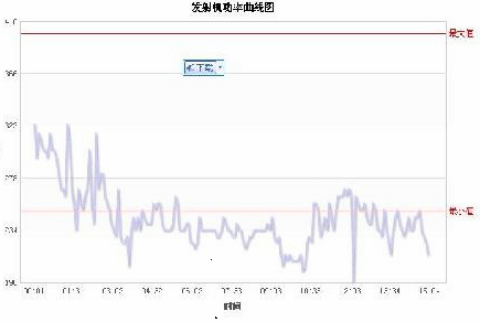

整流桥在天气雷达中应用强调峰值电压大电流的耐压能力。2012 年 5 月，辽宁省朝阳市气象局新一代天气雷达（CINRAD/CD）出现发射机峰值功率不稳定的故障，表现为：在雷达运行监控平台上观察发射机输出功率随时间起伏变化，且变化幅度较大，变幅达到 100 多 KW，功率下降，如下所示：
整流桥在电路当中故障的排除确定

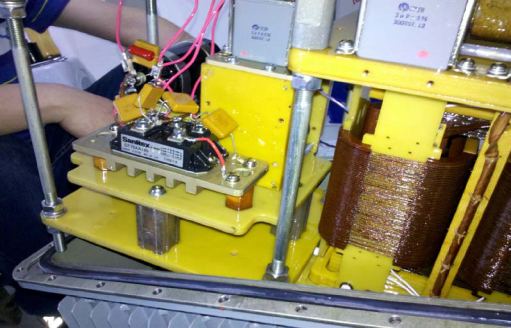

找到故障原因，排除故障就变得简单起来，由于此整流桥装在脉冲变压器内部，浸在油中，因此拆开脉冲变压器，将油取出，更换整流桥，重新装封脉冲变压器，联接各连线，检查无误后开机。发射机输出功率正常且稳定，故障排除。
整流桥 是电源电路当中的重要元器件，当灯丝电源当中的整流桥性能发生改变时，例如整流桥的某一电流支路发生时好时坏的故障时，提供给速调管阴极的灯丝电源就会时而全波整流，时而半波整流，速调管阴极发射电子能力就会时高时低，反映在终端显示屏上的回波就会时强时弱。这样就会对灯丝电源的使用时间产生影响。也就是说，整流桥在灯丝电源中，起到的作用一定应该是稳定和耐久的，在新技术前提之下，整流桥也应该有低能耗的品质要求。
强元芯ASEMI,GPP大芯片整流桥，性能优越效率突出，损耗较小，是强元芯常用的产品之一。如有需求，请详询强元芯客服人员或者直接拨打销售经理的电话。强元芯ASEMI专注整流桥生产12年，为您提供服务、品种齐全的整流桥产品。
整流桥在电路当中故障的排除确定
在雷达终端观察雷达回波，回波强度也呈时强时弱变化。
故障分析：一是有可能发射激励不稳；二是有可能调制电路故障。
故障排除：首先用机外小功率计检查功放输入输出功率，为 40mW 和 0.86W，均为正常值且稳定，说明激励部分没有问题。检查注电流为 30mA，反峰电流 5mA 均低于正常值，手动调整发射功率，提高注电流，可调到 35mA，继续调高，注电流不升反降，说明速调管及速调管周边电路有问题。
关高压，检查脉冲变压器灯丝电压为 4.8V（正常为 6.3V）,用示波器检查灯丝电压波形，其波形周期为 20ms(正常应为 10ms)，说明灯丝电路中的整流桥有一个支路工作不正常，本应全波整流却变成了半波整流，且整流桥的故障支路时好时坏，即半波整流和全波整流交替出现，致使发射机峰值功率忽高忽低，回波时强时弱。故障分析：一是有可能发射激励不稳；二是有可能调制电路故障。
故障排除：首先用机外小功率计检查功放输入输出功率，为 40mW 和 0.86W，均为正常值且稳定，说明激励部分没有问题。检查注电流为 30mA，反峰电流 5mA 均低于正常值，手动调整发射功率，提高注电流，可调到 35mA，继续调高，注电流不升反降，说明速调管及速调管周边电路有问题。
找到故障原因，排除故障就变得简单起来，由于此整流桥装在脉冲变压器内部，浸在油中，因此拆开脉冲变压器，将油取出，更换整流桥，重新装封脉冲变压器，联接各连线，检查无误后开机。发射机输出功率正常且稳定，故障排除。
整流桥 是电源电路当中的重要元器件，当灯丝电源当中的整流桥性能发生改变时，例如整流桥的某一电流支路发生时好时坏的故障时，提供给速调管阴极的灯丝电源就会时而全波整流，时而半波整流，速调管阴极发射电子能力就会时高时低，反映在终端显示屏上的回波就会时强时弱。这样就会对灯丝电源的使用时间产生影响。也就是说，整流桥在灯丝电源中，起到的作用一定应该是稳定和耐久的，在新技术前提之下，整流桥也应该有低能耗的品质要求。
强元芯ASEMI,GPP大芯片整流桥，性能优越效率突出，损耗较小，是强元芯常用的产品之一。如有需求，请详询强元芯客服人员或者直接拨打销售经理的电话。强元芯ASEMI专注整流桥生产12年，为您提供服务、品种齐全的整流桥产品。
