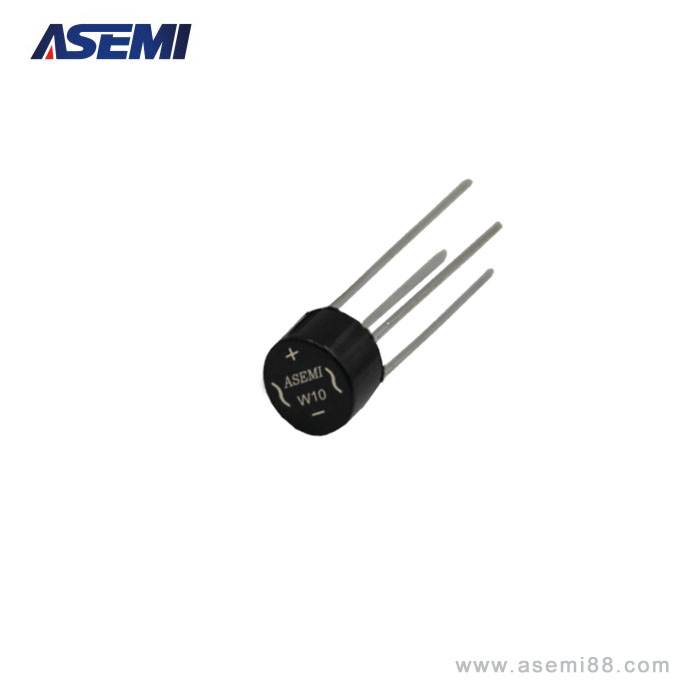

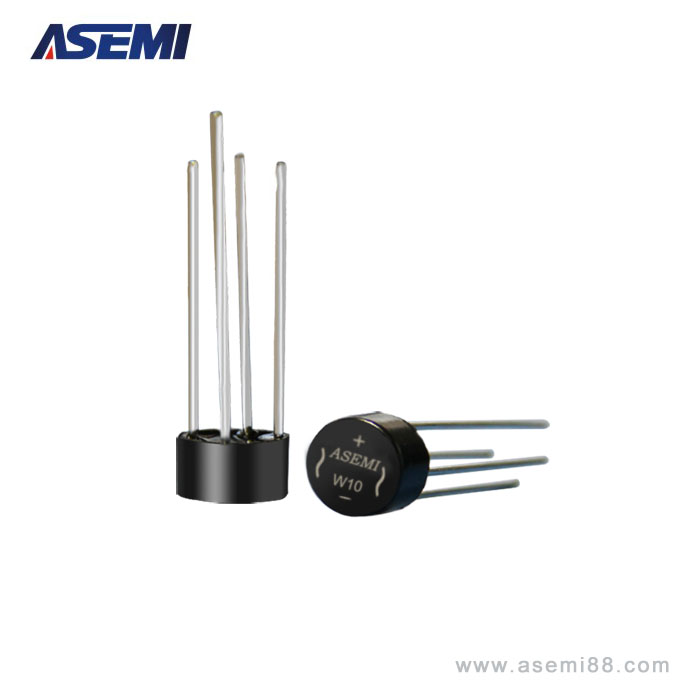

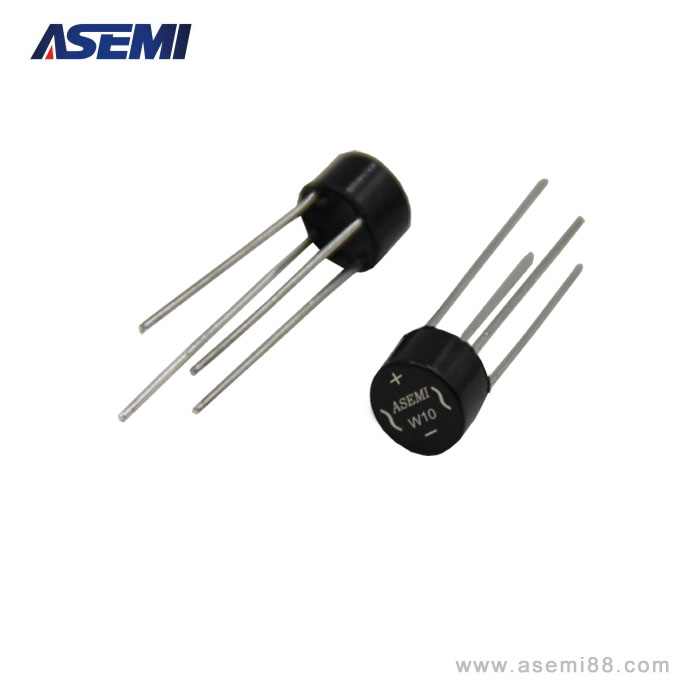

W10,圆桥W10,ASEMI品牌整流圆桥

W10

ASEMI

WOB-4

整流圆桥

  • 1.5A 1000V
  • GPP
  • 1.5A
  • 4
  • 1.10V
  • 55
  • 50A
  • 5uA
  • -55~+150℃
  • 500ns
  • 4

订购热线:400-9929-667

产品详情

ASEMI品牌整流桥堆W10 参数规格为: 电流:1.5A  电压:1000V;盒装:1000Pcs/盒

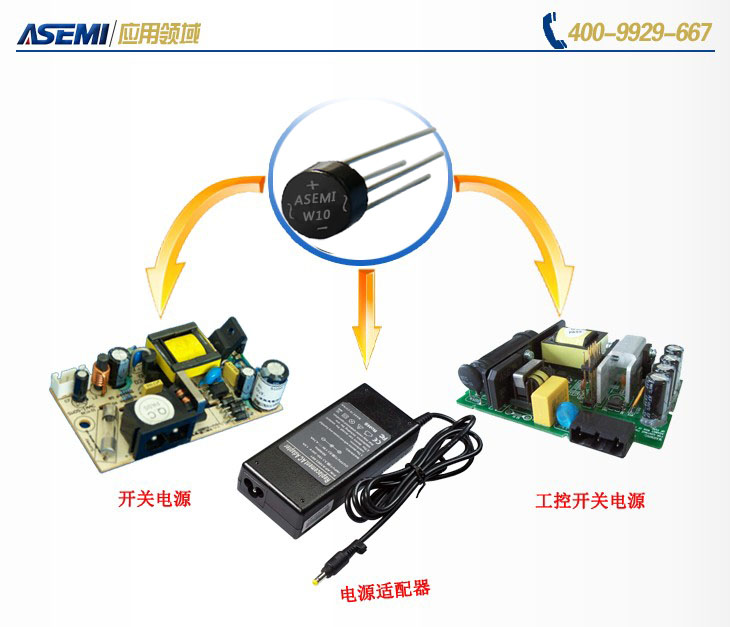

应用于小电流领域产品:小功率开关电源,电源适配器,LED灯整流器,电风扇,电视机,室内空调机,家用小电器等相关电器产品。本品装台系质量稳定性和可靠性好,欢迎咨 取样测试。


















镭射激光打标,不易褪色;环氧树脂塑封,绝缘稳定性好






框架引脚采用无氧铜材料,内阻小导电性好,镀锡防氧化




     采用玻封GPP工艺芯片,密封性可靠性好,防电性衰降























独立小包装,防止物料积压碰撞刮花,产品信息标注明确

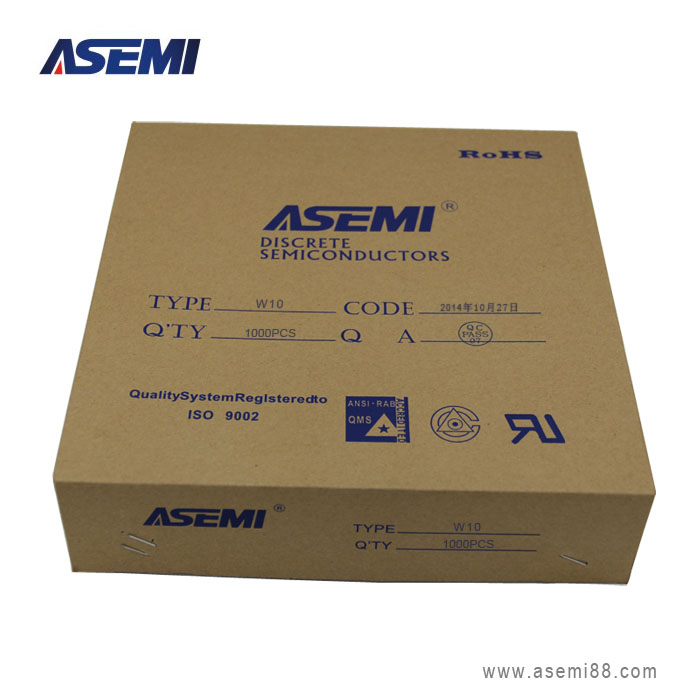

      5层大瓦楞牛皮纸箱,4道紧固带保护,耐压耐磨可重复利用







  3层小瓦楞内盒+防潮塑膜保护,方便存贮,上机易上锡焊接

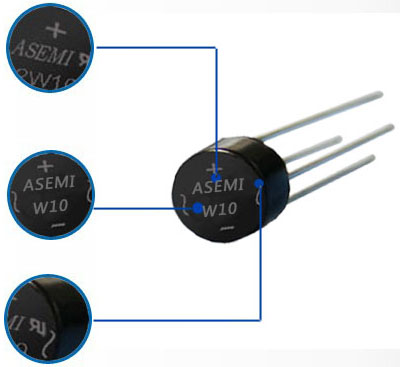

        激光印字 / GREEN LASER PRINTER
●镭射激光打标,不易退色,解决易掉色困扰,防止翻新与冒牌问题

●生产效率高,订单交期快,解决货期长,生产低效率问题

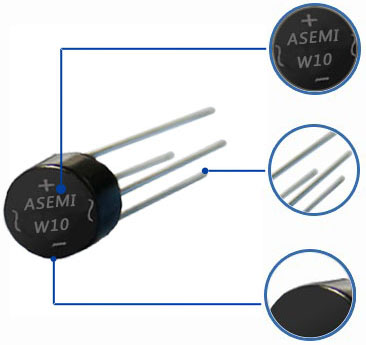

         外壳封装 / ADVANCED PLASTIC PACKAGING
●采用环氧树脂材料一次性注塑成型,边角无毛刺

●环氧树脂阻燃性能好,强度高,耐高温,外力冲击不易裂

      引脚 /  OXYGEN-FREE COPPER PINS
●采用无氧铜材料,镀亮锡,防止氧化,易上锡易焊接

●内阻小导电性好,承受大电流冲击发热小




  ●ASEMI 品牌LOGO

       ●A = advanced(先进的)

        ●SEMI = semiconductor (半导体)
                产品解析
             Product analysis
           • 【W10】代表本产品的完整型号
           • 其中【 W 】为本产品的封装方式
           • 其正向电流为1.5A
           • 后缀【10】代表其反向耐压为1000V

     ●【安全试验与鉴定机构】

          ●【 安全检验产品提示 】










          W10 外形尺寸参数

               Product size,







【本体长度Length】: 8.1mm



【本体高度height】:  5.35mm



【长脚长度Foot length】:32.3mm




















【短脚长度Foot length】:30.5mm





【脚间距Foot spacing】:5.1mm

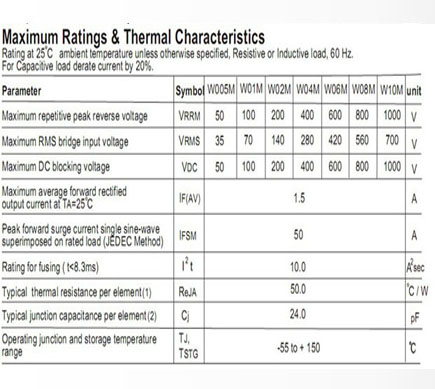

           W10产品参数详解

           Product  parameters



    正向电流(IF):  1.5A



      反向电压(VRRM):   1000V



      浪涌电流(IFSM):       60.0A



       漏电流(IR):  5uA



工作温度(℃):-55℃ ~ +150℃








* 采用台湾GPP波峰芯片,从芯片环节让产品持续稳定














* 严格的外检包装程序,保证产品数量

准确,包装物破损

* 专业的自动化设备支持注塑一步成型

















* 检测Vb、Io、If、Vf、Ir等12个参数经过6道

检测,△V控制在80V以内,提高4颗芯片的一

致性和可靠性



* 分筋,切割,分离,完善的人际交互流程




















W10应用于各类电源适配器,开关电源等,ASEMI品牌,信赖源于品质,品质源于专业
