整流桥的电路设计有什么注意事项？整流后输入滤波电容器的选择

整流桥的功能就是变交流电为直流电，并不能改变电流和电压。电路中需要选择什么样的输入滤波电容器呢？

输入滤波电容器容量的选择

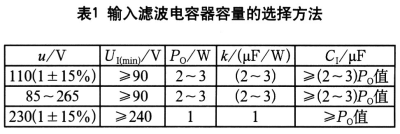

为降低整流滤波器的输出纹波，输入滤波电容器的容量CI必须选的合适。令每单位输出功率(W)所需输入滤波电容器容量(μF)的比例系数为k，当交流电压u=85～265V时，应取k=(2～3)μF／W；当交流电压u=230V(1±15％)时，应取k=1μF／W。输入滤波电容器容量的选择方法详见附表l，Po为开关电源的输出功率。



整流桥变流之后输入滤波电容的容量计算

CI值选得过低，会使UImin值大大降低，而输入脉动电压UR却升高。但CI值取得过高，会增加电容器成本，而且对于提高UImin值和降低脉动电压的效果并不明显。



最后总结几点：
(1)整流桥的上述特性可等效成对应于输入电压频率的占空比大约为30％。

(2)整流二极管的一次导通过程，可视为一个“选通脉冲”，其脉冲重复频率就等于交流电网的频率(50Hz)。

(3)为降低开关电源中500kHz以下的传导噪声，有时用两只普通硅整流管(例如1N4007)与两只快恢复二极管(如FR106)组成，FRl06的反向恢复时间trr≈250ns。
