您现在的位置：强元芯首页 > 强元芯产品 > 肖特基二极管 > 40A 45V-200V 肖特基二极管 >
MBR40100PT，肖特基二极管 ASEMI品牌
MBR40100PT
ASEMI
TO-247/3P
肖特基二极管
- 40A100V
- SI
- 40A
- 2
- 0.87V
- 130MIL
- 200A
- 10UA
- -55~+150℃
- <5nS
- 3
订购热线：400-9929-667
强元芯12年生产MBR40100PT，拥有170人研发团队和8500㎡肖特基生产厂房，MBR40100PT等肖特基均采用GPP芯片，28条健鼎测试线，确保MBR40100PT的可靠性,400-9929-667
肖特基二极管MBR40100PT参数规格：
肖特基二极管MBR40100PT电流：40A ；
肖特基二极管MBR40100PT电压：100V；
肖特基二极管MBR40100PT管装：30/管；盒装：450PCS/盒。
肖特基二极管广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。欢迎咨询 取样测试。
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

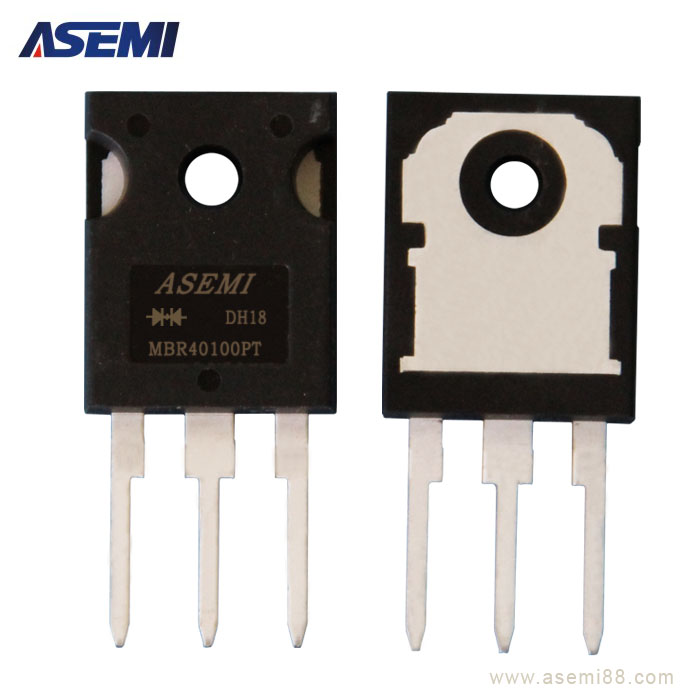

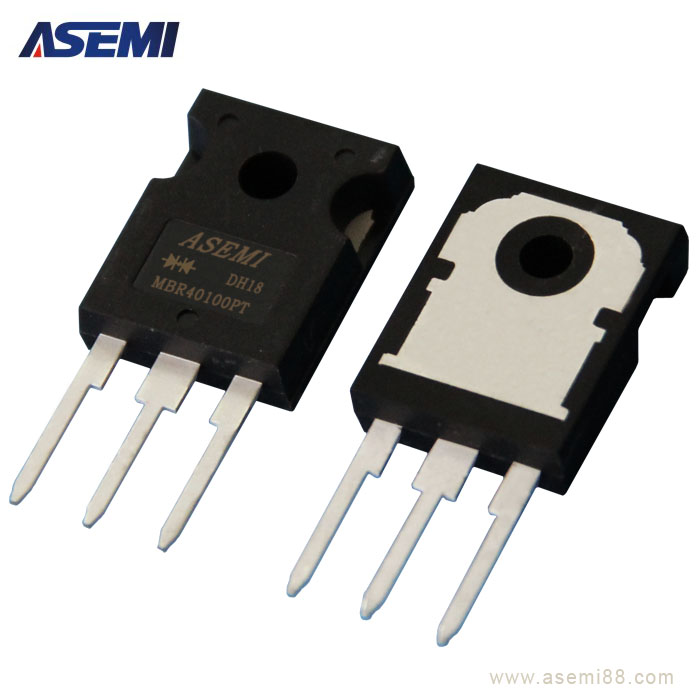

★ 镭射激光打标，不易褪色；环氧树脂塑封，绝缘稳定性好 |
||||||||||||||||||||||||||||
★ 框架引脚采用无氧铜材料，内阻小导电性好，镀锡防氧化
|
||||||||||||||||||||||||||||
|
★ 肖特基二极管MBR40100PT
电性参数:40A 100V
|
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

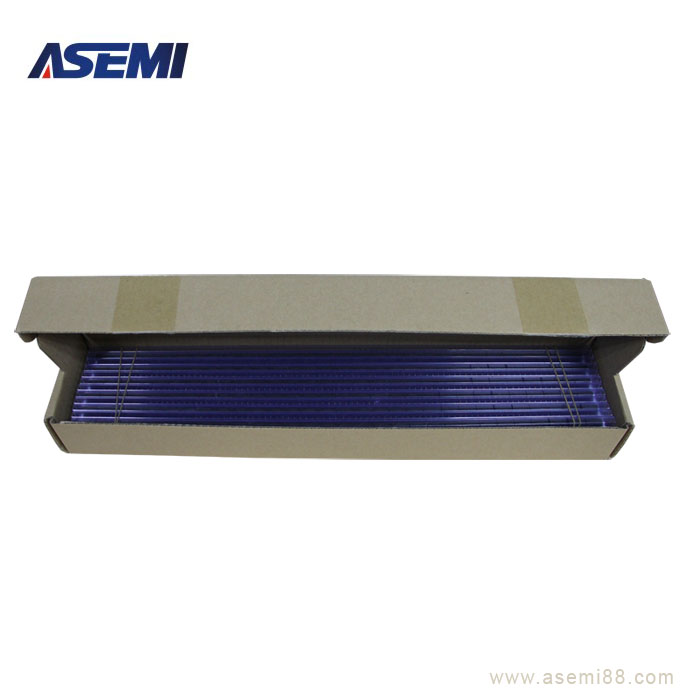

★ 450pcs/盒,30PCS/管，防静电PE料管 3层小瓦楞内盒+防潮塑膜保护，方便存贮，上机易上锡焊接 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|
★ MBR40100PT：2700PCS/箱
独立小包装，防止物料积压碰撞刮花
产品信息标注明确
|
||||||||||||||||||||||||||||
|

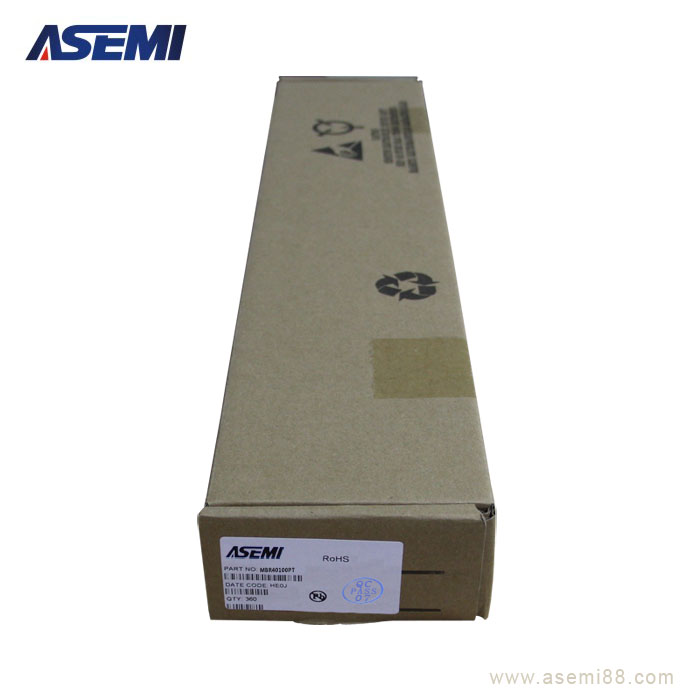

★ 包装方式：450PCS/盒
独立小包装，防止物料积压碰撞刮花，产品信息标注明确
|
||||||||||||||||||||||||||||
 |
|||||||||
| 激光印字 | |||||||||
| Green laser printer | |||||||||
| •激光打标，不易退色， | |||||||||
| 解决油墨丝印易掉色问题 | |||||||||
| •激光打标生产效率高，订货货期短， | |||||||||
| 解决油墨印字货期长、低效率问题 | |||||||||
| 塑料外壳封装 | |||||||||
| Advanced plastic packaging | |||||||||
| •采用环氧树脂材料一次性烧注成型 | |||||||||
| •阻燃性能好，强度高，耐高温 | |||||||||
| 无氧铜引脚 | |||||||||
| Pure oxygen-free copper pins | |||||||||
| •采用无氧铜材料，导电性能佳 | |||||||||
| •引脚加厚设计，厚度达0.41mm， | |||||||||
| •内阻小导电性好，承受大电流冲击发热小 | |||||||||
 |
|||||||||
|

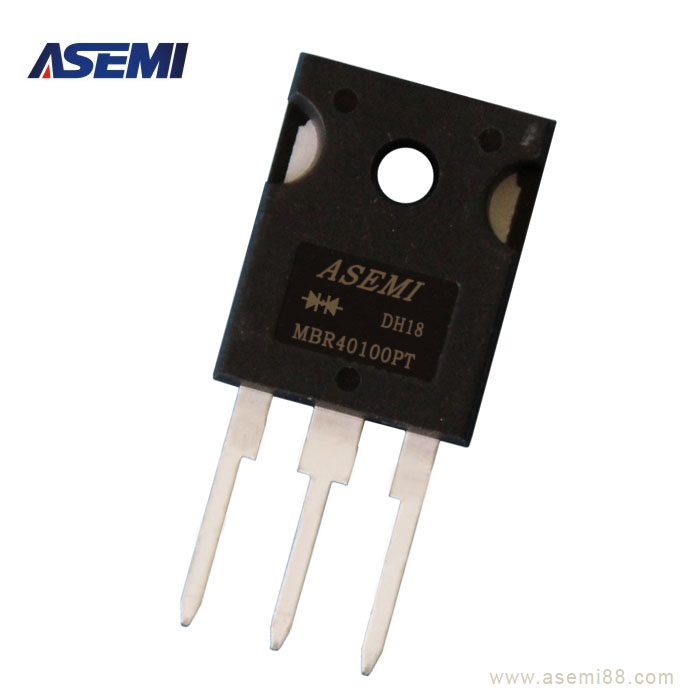

• 原装”ASEMI“品牌LOGO
• A = advanced（先进的） • SEMI = semiconductor （半导体） |
|||||||||
|
• 图中为共阴二极管符号标示
• 【一般是两端输入，中间输出】 • 【 表示里面集成两个二极管 】 |
|||||||||
|
产品解析
Product analysis
• 【MBR40100PT】代表产品的完整型号
• 【MBR】代表肖特基二极管
• 【 40】代表其正向电流为40A
• 【100】代表其反向耐压为100V
• 【PT】代表其封装是TO-247
|
|||||||||
|
|
|||||||||
|
MBR40100PT 外形尺寸参数 Product size,
【长度Length】： 15.75mm
【高度height】： 20.5mm
【脚长度Foot length】：10.3mm
【脚宽度Foot width】：0.81mm |
 |
||||||||
 |
【厚度thickness】：5.0mm
【脚间距Foot spacing】：5.45mm
【脚厚度Foot thickness】：0.6mm |
||||||||
|
MBR40100PT产品参数详解 Product parameters
正向电流（IF）： 40.0A
反向电压（VRRM）: 100.0V
浪涌电流（IFSM）: 400.0A
漏电流（IR）： 5uA
工作温度（℃）：-40℃ ～ +150℃ |
 |
* 采用GPP波峰芯片，产品持续稳定 |
|||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||
 * 严格的外检包装程序，保证产品数量 准确，包装物破损 |
* 自动化设备支持注塑一步成型 |
||||||||||||||||||||||||||||||||||||||||||||
* 检测Vb、Io、If、Vf、Ir等12个参数经过6道 检测，△V控制在80V以内，提高4颗芯片的一 致性和可靠性 |
* 分筋，切割，分离，完善的人际交互流程
|
||||||||||||||||||||||||||||||||||||||||||||
MBR40100PT应用于各种开关电源，逆变器，变频器等，ASEMI品牌，信赖源于品质，品质源于专芯
