【ASEMI微课堂】开关电源设计的基础原理

发布时间:2017-09-06 10:08 作者:ASEMI 浏览:

摘要 : 欢迎致电我们销售人员咨询跟多产品知识400-9929-667.

【原创】开关电源设计时整流桥型号如何选型?肖特基二极管型号如何选型?留多少余量?ASEMI工程师为您解答

在销售中经常有客户问到:电源设计时整流桥型号要留多大的余量才合理?整流桥余量留少了怕炸机,留的太多成本又下不来。ASEMI工程师根据十多年销售经验总结为您一一分析

ASEMI工程师为您解剖分析3款常见电源

作为电源设计者,您是否也遇到过这些问题呢:设计电源时不知道整流桥如何选择?不知道到底留多大余量比较合适?留的余量少了怕使用中会炸机,影响产品品牌;留的余量太大有担心成本降不下来,产品失去竞争力。

那么在电源设计中应该如何选择合适参数的整流桥以及配合相应的肖特基二极管呢?这个问题困扰着不少初学者或者新产品开发设计者。每当有我们的客户或者采购工程人员问到我们这个问题时,我们都会逐帮客户分析并且帮客户选择合适的整流桥型号。

今天我们ASEMI销售工程师根据10多年的产品销售知识和请教众多有着丰富设计经验的老工程的经验所得,跟大家一起探讨、学习、分享下其中的规律,希望对大家以后的整流桥选型和肖特基二极管余量配比有所帮助。

ASEMI销售工程师在与客户的沟通中,针对客户比较纠结的整流桥余量问题,通过以下3款常见电源解剖分析,再统一总结规律:

01、  5V 2A手机充电器

大家常见的5V 2A手机充电器为例

以华为的5V 2A为例,下边为大家拆解看看里边用的什么型号整流桥以及肖特基二极管

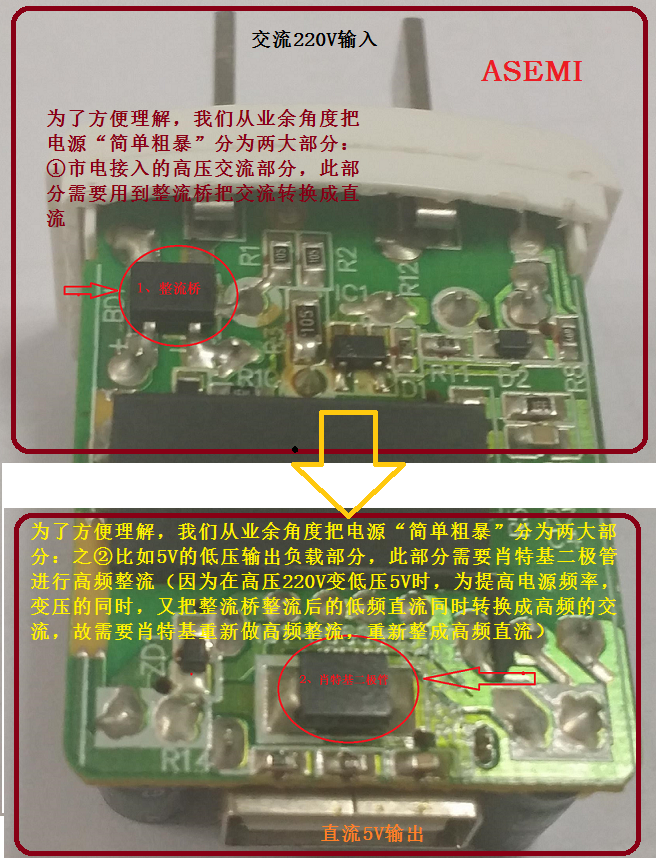

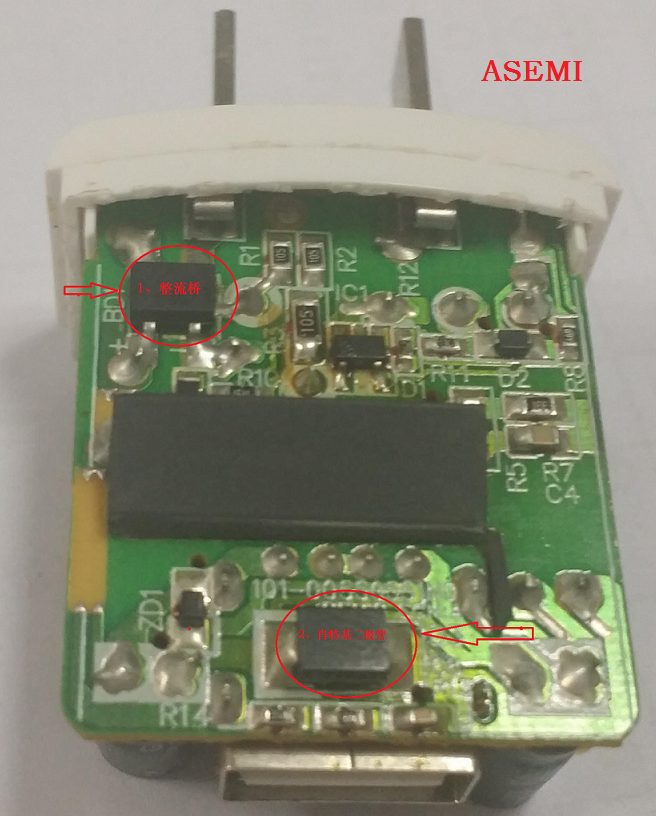

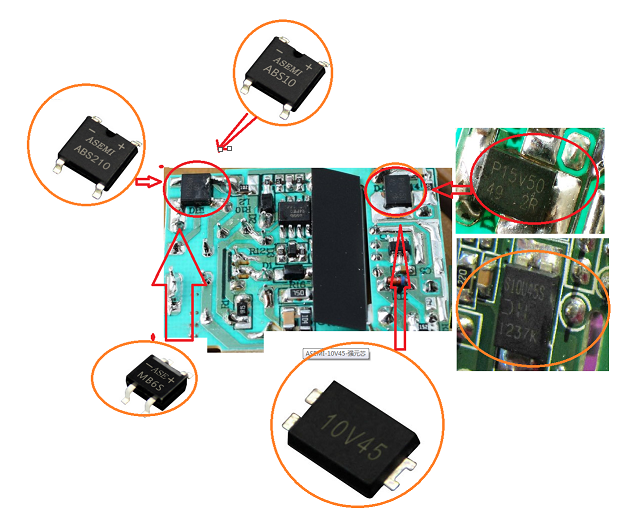

其中圈1整流桥位置,因拍照像素问题,实际具体型号为MB6S或者ABS10等;其中圈2肖特基二极管位置,实际具体型号为10V45或者15V50等。

当然也有其他厂家设计,有拆解开的也发给大家一起参考比较下:

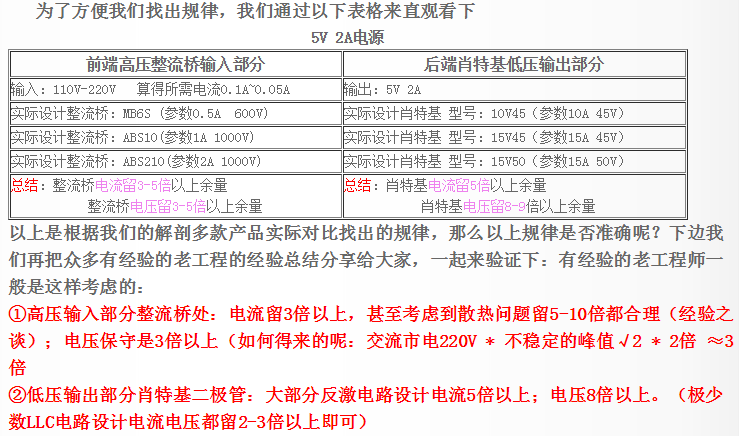

通过以上解剖可以发现:输出5V 2A 即输出功率:5V*2A=10W(瓦)的手机充电器,实际设计的整流桥堆参数常用的设计思路有3种:有MB6S、ABS10、ABS210;实际设计的肖特基二极管有:10V45、15V50等。假如不考虑电源转化因素,那么后端肖特基二极管低压部分输出要10W(瓦)的负载,要求前端整流桥高压部分也要10W(瓦)的功率(假设 电流X电压=功率的情况下):那么整流桥部分流过的电流也相应可以算出来:假如输入电压110V,那么输入部分电流10W / 110V ≈ 0.1A    ;  如果输入电压220V,那么输入电流10w / 220v  ≈ 0.05A.

02、12V 2A监控电源或者路由器电源

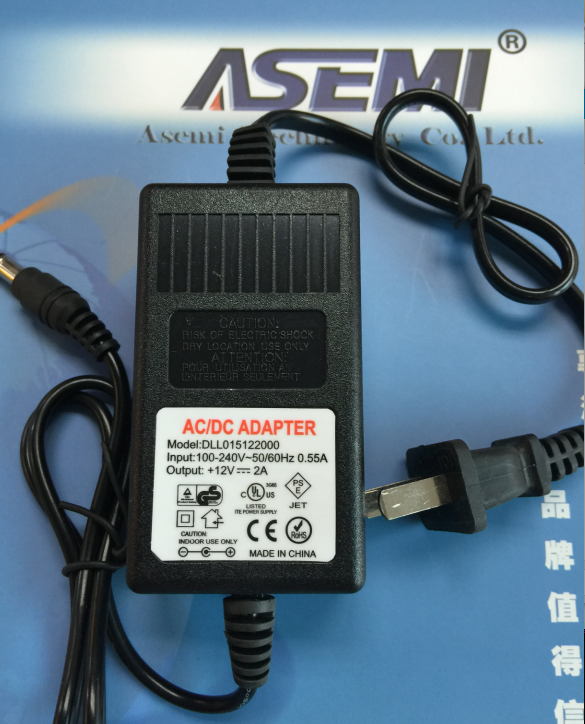

大家常见的12V 2A监控电源或者路由器电源

打开看内部元器件

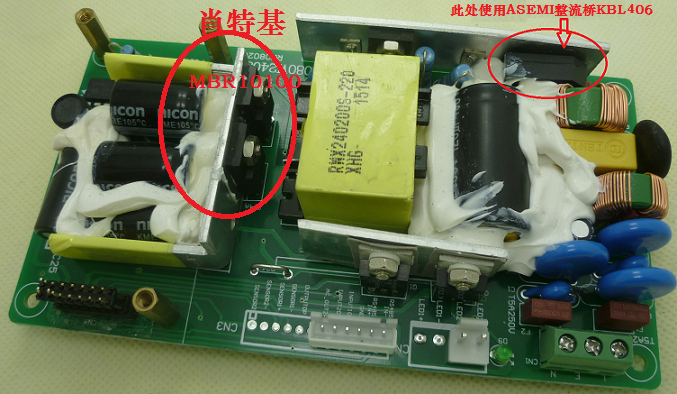

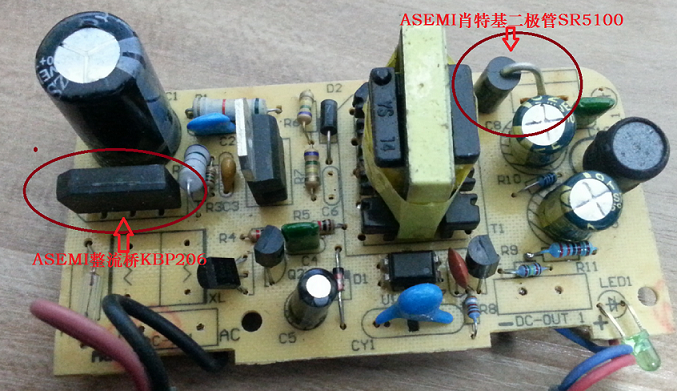

当然也有其他设计思路,从网上搜索几款

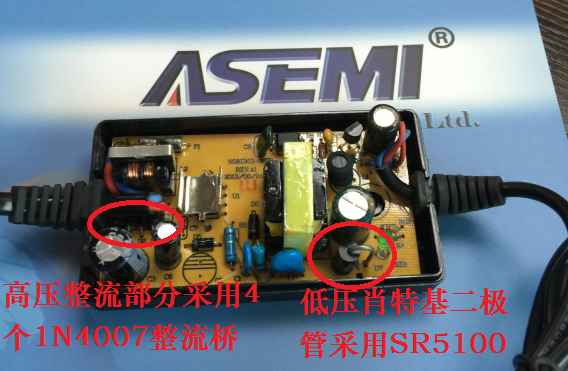

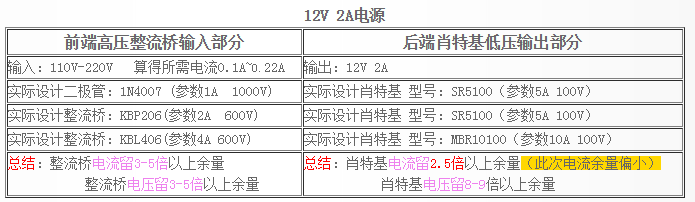

总结分析:12V 2A电源,输出功率12V*2A=24W,那么前端利润应输入24W,所需电流可以计算得出 电流=24W /  110V或者220V  ≈ 0.22A或者0.1A
