在上一节,我们初步了解了“VCT”与“VFCT”隐藏的含义差别,现在ASEMI工程师将以标准大电流的低压降肖特基二极管SBT3045VCT与SBT3045VFCT为例继续深入为大家介绍使用不同的封装形式对ASEMI低压降性能的影响。
无论是常规的二极管还是低压降肖特基二极管都有铁头和塑封之分。铁头封装也被称为半塑封,采用的是TO-220封装;塑封也可以称作全塑封封装,采用的是ITO-220AB封装。对应下来,我们就可以分别对SBT3045VFCT与SBT3045VCT这两个型号的封装有很明确地了解。

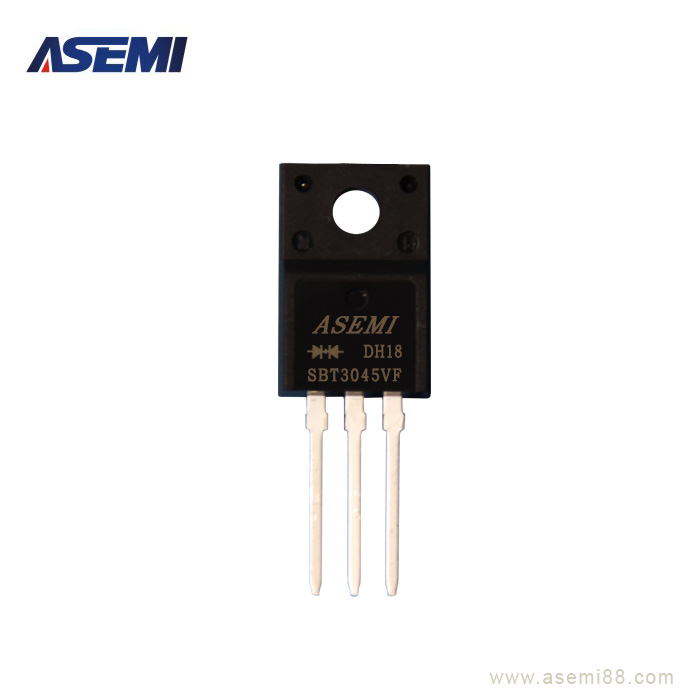

SBT3045VFCT低压降肖特基二极管参数封装形式解读
封装:ITO-220AB
特性:低压降肖特基二极管
★电性参数:30A45V
★芯片材质:SI
★正向电流(Io):20A
★芯片个数:2
★正向电压(VF):0.54V
★芯片尺寸:93MIL
★浪涌电流Ifsm:120A
★漏电流(Ir):20UA
★工作温度:-50~+125℃
★恢复时间(Trr):<5nS
★引线数量:3

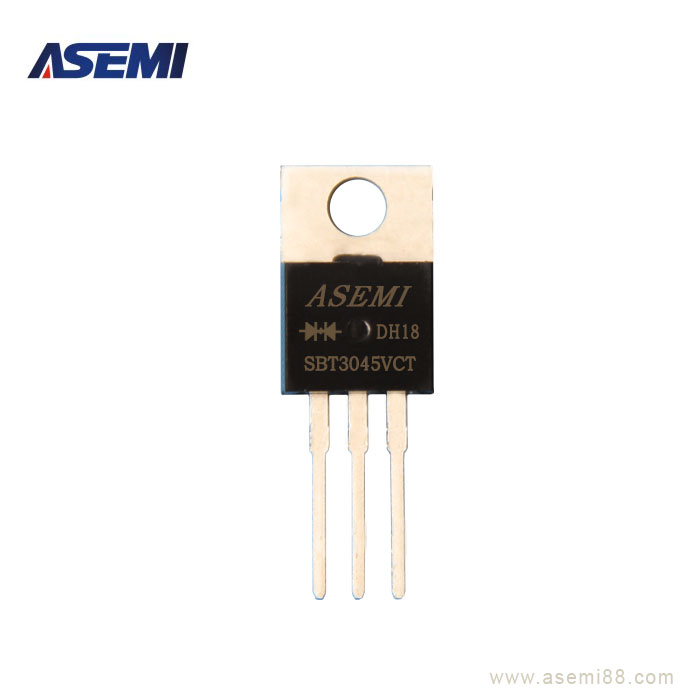

SBT3045VCT低压降肖特基二极管参数封装形式解读
封装:ITO-220AB
特性:低压降肖特基二极管
★电性参数:30A45V
★芯片材质:SI
★正向电流(Io):30A
★芯片个数:2
★正向电压(VF):0.54V
★芯片尺寸:93MIL
★浪涌电流Ifsm:120A
★漏电流(Ir):20UA
★工作温度:-50~+125℃
★恢复时间(Trr):<5nS
★引线数量:3
日常销售中,有许多客户都会提到这样一个问题:低压降肖特基二极管采用塑封和铁头会有什么区别?铁头的与塑封的相比较的选择哪一种封装形式 能发挥低压降技术优势?事实上,两个封装的电性参数,性能质量,包括外形尺寸,都是一样的。
