MBR40200PT一款大功率肖特基,工业产品上用ASEMI

发布时间:2018-09-19 11:16 作者:ASEMI-李绚 浏览:

摘要 : 如果您对采购ASEMI品牌元器件有意向,请联系我们的企业QQ咨询:800023533。

ASEMI肖特基二极管MBR40200PT在实际电路应用中会有发热的现象,温度会变化,温度的高低对于正向压降有什么影响呢? 正向压降与温度之间有什么关系?

ASEMI肖特基二极管正向压降与温度的变化关系是怎样呢?我们知道对于肖特基二极管,很重要的一个参数指标是正向压降值大小(也就是VF值)。

影响肖特基二极管正向压降的变量有哪些呢?除了芯片性能,工艺技术外,温度的变化也是非常重要的一个因素。以MBR40200PT为例说明,下图是MBR40200PT的规格书参数图,从参数中可以看到,在常温下25°时,它的正向压降VF值为0.83V,达到125°时,正向压降减小到0.78V,由此可以知道,随着温度的升高,正向压降是减小的。

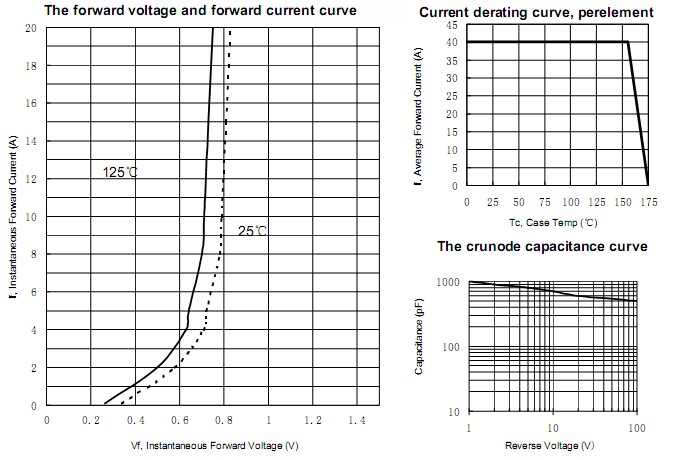

接下来可以我们还看一下更直观的曲线图(如下图),可以很明显的看出,随着温度的升高,正向压降是逐渐向左移动,压降是减小的,通过曲线图我们可以得出结论正向压降值是随着温度的逐渐升高而渐渐减小了。

综上所述,我们可以得出结论:肖特基二极管正向压降值大小与温度呈现反比关系,就是说温度逐渐升高,压降值逐渐减小。虽然随着温度的升高,肖特基二极管正向压降会有所减小,可以减少损耗,但是漏电流也会随之增大,漏电流放大会影响电源器件的整体效率,所以工程设计时需要全面考量电路转化率并做好散热措施。
