整流桥与PFC电源选择与散热问题的解决

发布时间:2016-04-28 14:24 作者:ASEMI-东东 浏览:

摘要 : 整流桥与PFC电源选择与散热问题的解决,一是在电源应用上是一种新的搭配突破,二则是整流桥高效率低能耗的发展追求体现。

有散热片,85摄氏度内进行整流,平均输出能力稳定在10安培”和“无散热片时,100摄氏度内进行整流,平均输出能力稳定在2.9安培”。这说明了散热的影响作用。

整流桥的散热问题和效率能耗的对比

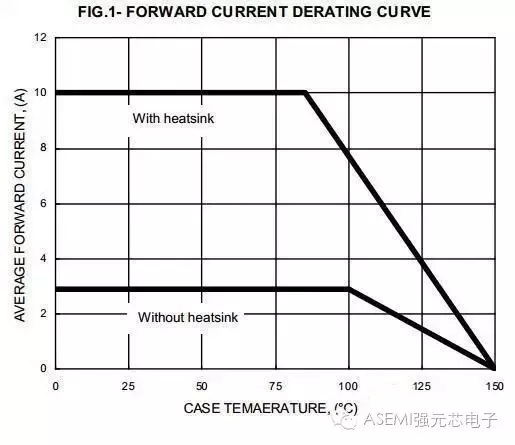

散热问题和效率能耗的对比从下图来看就更直观了,在其散热壳的温度超过临界点时,过电能力锐减;而没有散热片时,不管环境温度如何,都只能小负荷工作。

整流桥在电源当中应该如何选择


回到电源选择上来,消费者怎么看?要保证足额功率输出,须达到规格。举个例子,假设一个电源标称输入电压100-264V in Vac,额定输出600W,满载时转换效率90%,即满载时输入功率667W。根据P=UI,在110V市电典型值下整流桥不能是瓶颈,667/110=6A。
如果这个电源采用上面两种整流桥,那么一定是钉在散热片上的,此时余量充足。如果没有散热片,那么根据2.9A的值标称,反向计算667/2.9=230V,即该电源只能标200-264V in Vac。



因此图中曲线应该是“纯被动散热”的情形,在实际产品中由于主动散热,过流能力有一定改善,一般可粗略看成“没有散热片即过流能力减半”。
