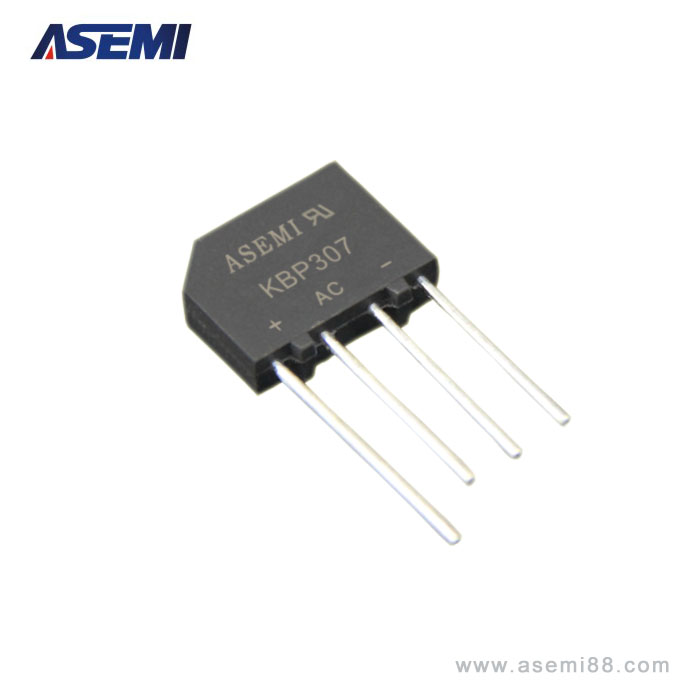

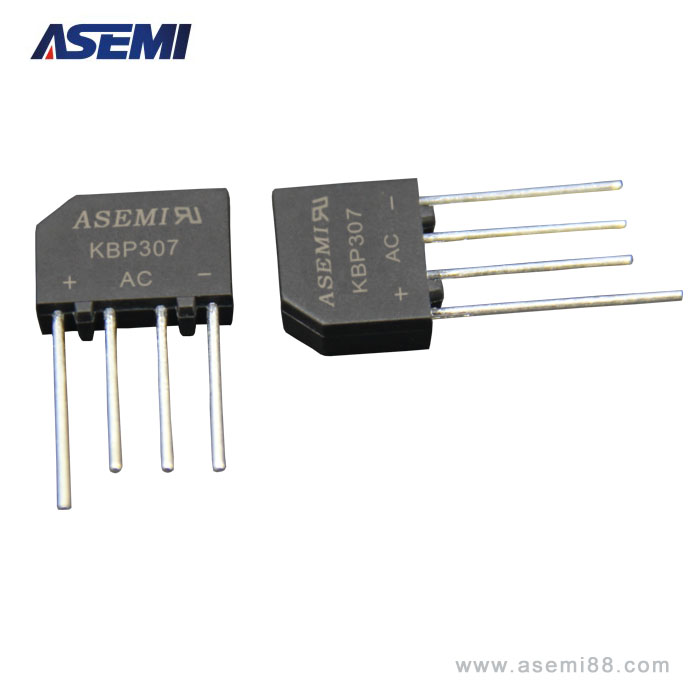

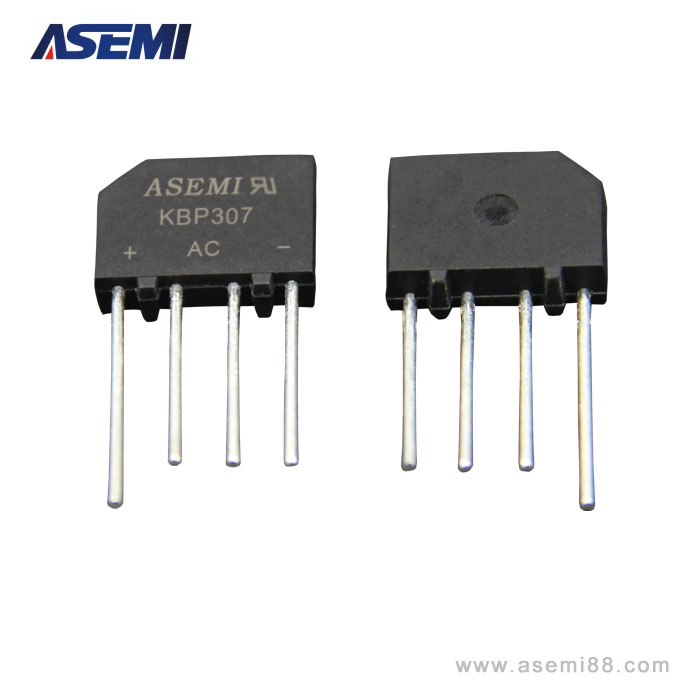

KBP307ASEMI品牌整流桥堆3A1000V大电流

KBP307

ASEMI

KBP-4/DIP-4

整流扁桥

  • 3A 1000V
  • GPP
  • 3A
  • 4
  • 1.10V
  • 60
  • 80A
  • 5uA
  • -55~+150℃
  • 500ns
  • 4

订购热线:400-9929-667

产品详情


KBP307主要应用于小电流领域产品:小功率开关电源,电源适配器,LED灯整流器,手机充电器,家用小电器等相关电器产品。本品装台系质量稳定性和可靠性好,欢迎咨取样测试。




















镭射激光打标,不易褪色;环氧树脂塑封,绝缘稳定性好




框架引脚采用无氧铜材料,内阻小导电性好,镀锡防氧化




    采用玻封GPP工艺芯片,密封性可靠性好,防电性衰降

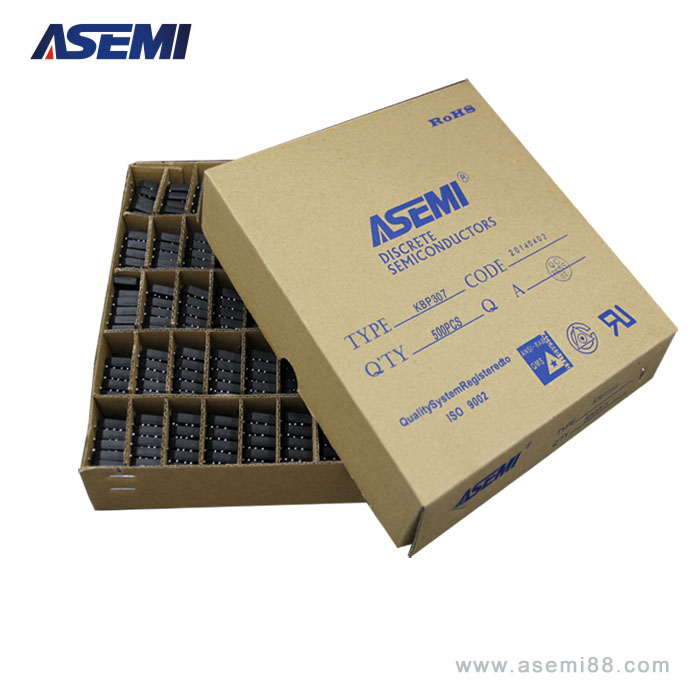

独立小包装,防止物料积压碰撞刮花,产品信息标注明确

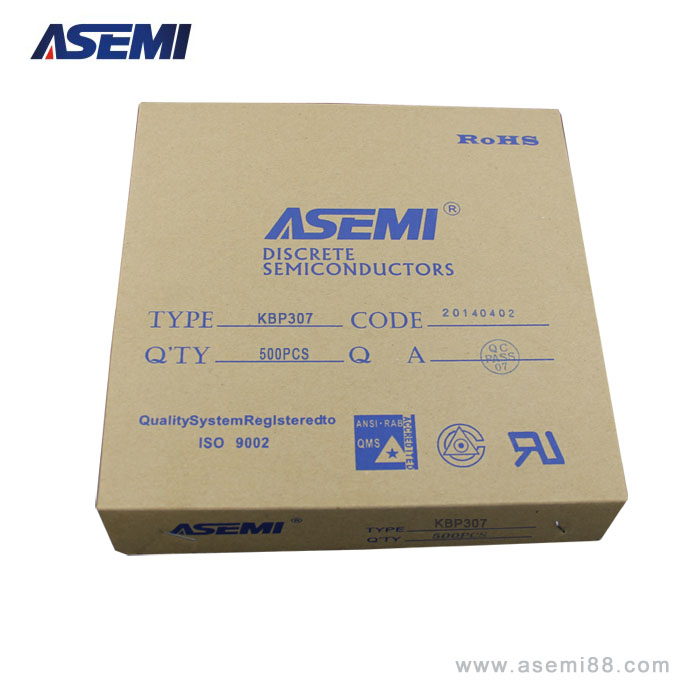

      5层大瓦楞牛皮纸箱,4道紧固带保护,耐压耐磨可重复利用







   3层小瓦楞内盒+防潮塑膜保护,方便存贮,上机易上锡焊接










        激光印字 / GREEN LASER PRINTER
●镭射激光打标,不易退色,解决易掉色困扰,防止翻新与冒牌问题

●生产效率高,订单交期快,解决货期长,生产低效率问题

        外壳封装 / ADVANCED PLASTIC PACKAGING
●采用环氧树脂材料一次性注塑成型,边角无毛刺

●环氧树脂阻燃性能好,强度高,耐高温,外力冲击不易裂


          引脚 /  OXYGEN-FREE COPPER PINS
●采用无氧铜材料,镀亮锡,防止氧化,易上锡易焊接

●内阻小导电性好,承受大电流冲击发热小






     ●ASEMI 品牌LOGO

          ●A = advanced(先进的)

          ●SEMI = semiconductor (半导体)
                    产品解析
                  Product analysis
           • 【KBP307】代表本产品的完整型号
           • 其中【KBP】为本产品的封装方式
           • 数字【 3 】代表其正向电流为3A
           • 后缀【07】代表其反向耐压为1000V

       ●【安全试验与鉴定机构】

            ●【 安全检验产品提示 】














         KBP307 外形尺寸参数

               Product size,



【长度Length】: 14.7mm



【高度highly】 : 11.2mm



【脚直径Foot diameter】:0.81mm



【长脚长度Foot length】:15.2mm


























  【厚度thickness】:4.83mm



  【脚间距Foot spacing】:3.85mm









         KBP307产品参数详解

           Product  parameters



    正向电流(IF): 3.0A



      反向电压(VRRM):   1000V



      浪涌电流(IFSM):    50.0A



       漏电流(IR):  5uA



    工作温度(℃):-55℃ ~ +150℃








* 采用台湾GPP波峰芯片,从芯片环节让产品持续稳定














* 严格的外检包装程序,保证产品数量

准确,包装物破损

* 专业的自动化设备支持注塑一步成型

















* 检测Vb、Io、If、Vf、Ir等12个参数经过6道

检测,△V控制在80V以内,提高4颗芯片的一

致性和可靠性



* 分筋,切割,分离,完善的人际交互流程




















KBP307应用于各类LED灯,充电器,小功率开关电源等,ASEMI品牌,信赖源于品质,品质源于专业
